L-SAM 유도탄 적재 구조물

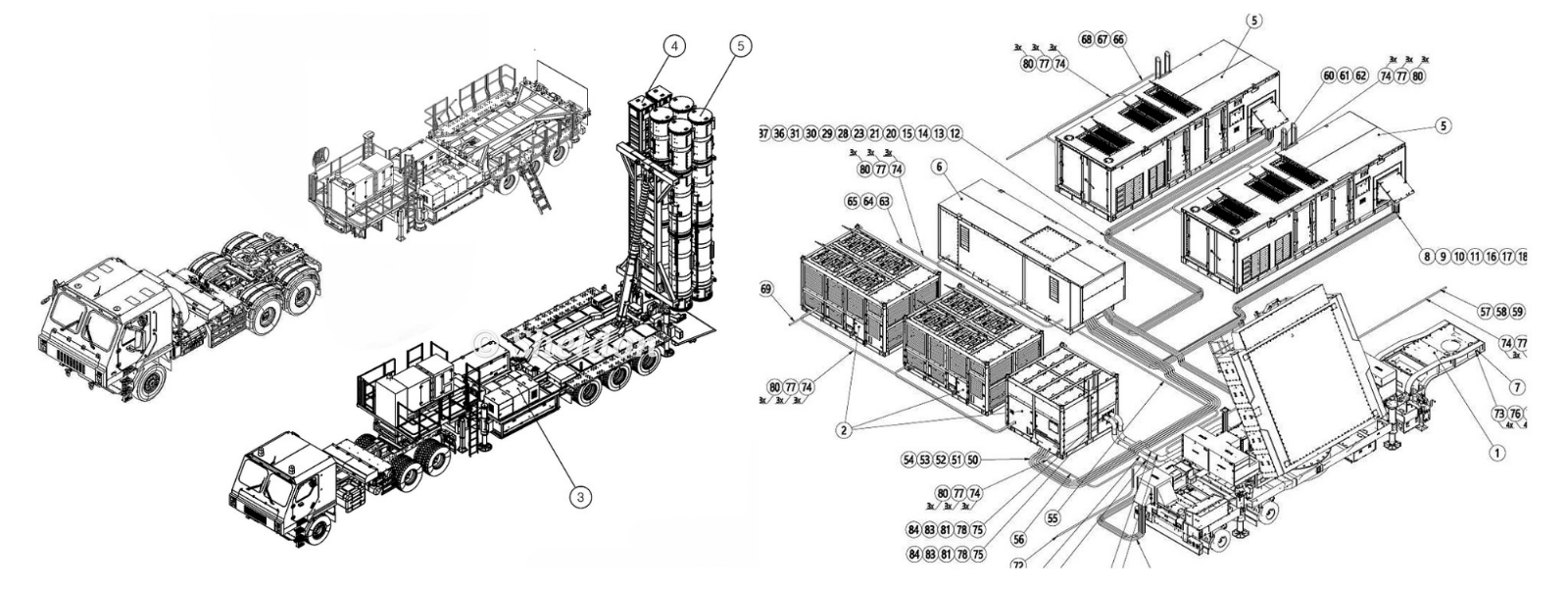

장거리지대공유도무기(LSAM-1K)는 MPQ-545K 다기능레이다, MSQ-515K 작전통제소, MSQ-516K 교전통제소, 냉각장치, 직류전원공급장치, 주전원공급장치 2대, DS-515K 대항공기 유도탄(AAM) 및 DS-516K 대탄도탄 유도탄(ABM)을 운용할 수 있는 LM-565K 발사대 4대가 1개 포대를 구성한다. LM-565K 발사대는 트레일러 방식으로 설계되어 K920 트랙터 차량과 결합된다. K920과 LM-565K 트레일러를 포함한 전체 길이는 19m이며, LM-565K는 전장 13m, 전폭 3m, 전고 4m다. 발사대 기립 시, 전장 15m, 전폭 4.29m, 전고 9m에 달한다. 발사관은 혼합적재 운용을 지원하므로, 향후 고고도요격유도탄(ABM-II)의 개발이 완료되면 동일한 발사대에서 AAM/ABM 뿐 아니라 ABM-II를 혼합 적재하여 운용할 수 있다. 고도 40~60km에서는 ABM 유도탄으로 대응하고, ABM-II 유도탄을 통해 고도 60km 이상의 종말단계 상층방어 임무를 수행할 예정이다.

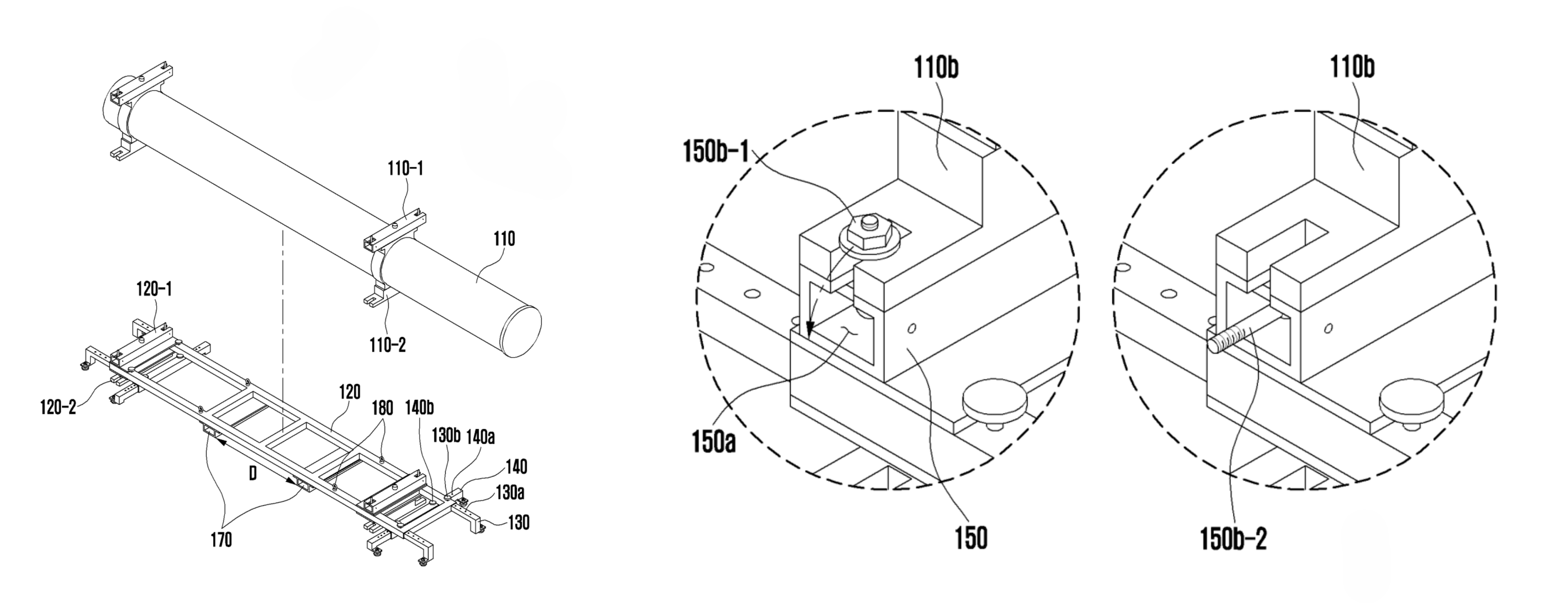

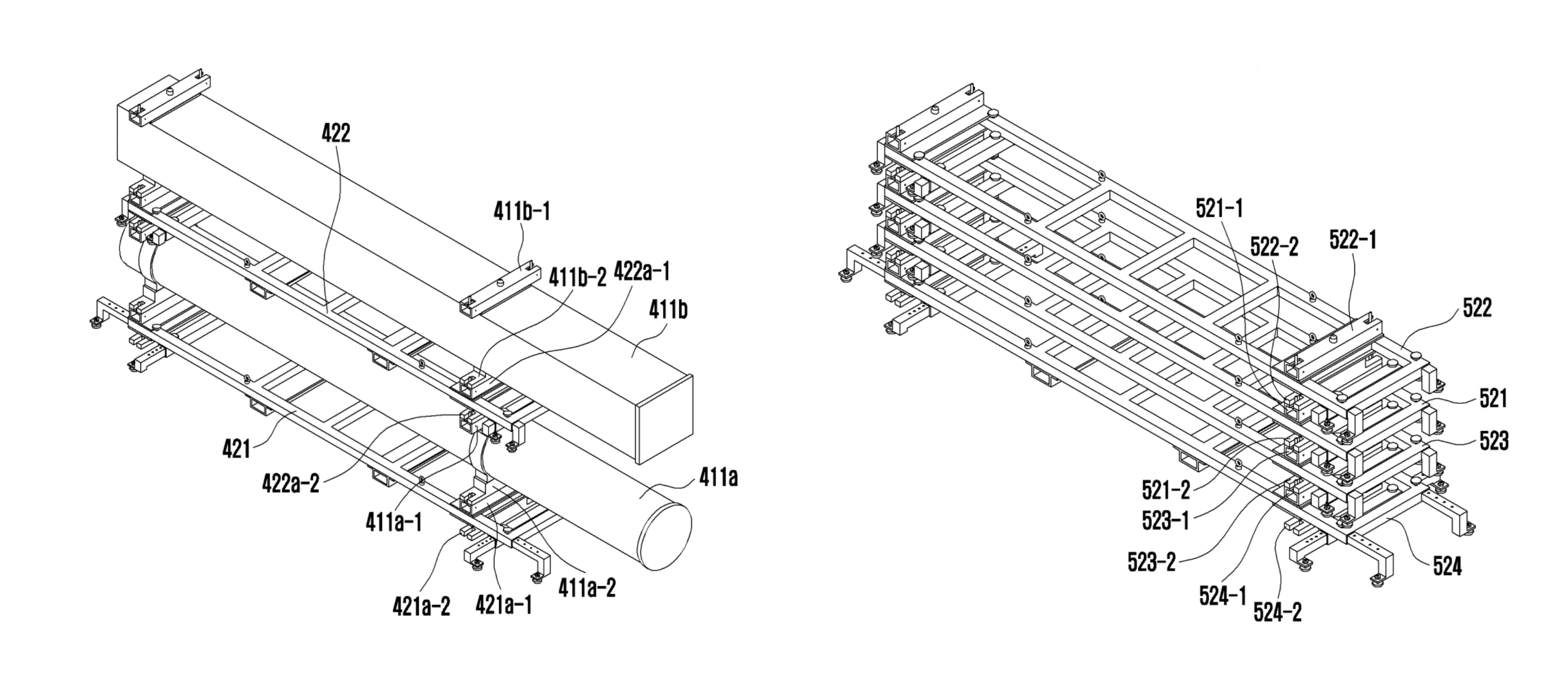

최근 공개된 "발사체를 적재하기 위한 적재 구조물(10-2024-0128942)" 특허에 의하면, L-SAM 유도탄 적재 구조물에는 운반 중 구조적 안정성을 개선하기 위한 설계가 반영되었다고 한다. 적재 구조물은 지지 프레임과 유도탄 발사관이 동일한 형상의 체결 부재를 통해 상호 결합되는 구조를 제공하며, 지지 프레임을 통해 발사관을 결합하거나, 자체적으로 결합하여 다단 적재가 가능하도록 설계되었다. 이를 통해 공간 활용도를 높여 보관 및 운반이 용이하도록 하였으며, 연장 지지 프레임을 통해 발사체의 무게 중심 변화에 대응하여 전도^[1]​ 사고가 방지되도록 함으로써 구조적인 안정성을 향상시킬 수 있다.
