스태킹 공정 시리즈 1
안녕하세요 🙂 오늘은 2차 전지 제조 공정 중에서도 조립 공정의 핵심이라고 할 수 있는 스태킹(Stacking) 공정에 대해 이야기해 보려고 합니다.
최근 전기차와 스마트기기 시장이 빠르게 성장하면서, 배터리의 고용량화와 안전성에 대한 요구가 계속 높아지고 있는데요. 한정된 배터리 케이스 공간 안에 더 많은 에너지를 담으면서도 구조적 안정성을 확보하기 위해 파우치형이나 각형 배터리 제조 라인에서 필수로 채택하고 있는 공법이 바로 스태킹입니다.
👉 스태킹(Stacking) 공정이란?

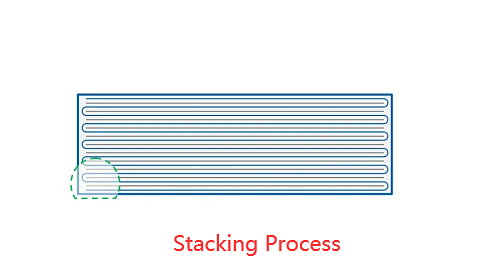

단어 그대로 무언가를 '쌓는다'는 뜻인데요. 2차 전지의 핵심 소재인 양극(Cathode), 음극(Anode), 그리고 분리막(Separator)을 일정한 순서대로 층층이 쌓아 올려 하나의 배터리 셀(Cell)을 만드는 과정입니다.
소재를 층층이 차곡차곡 쌓아 올리기 때문에 배터리 내부 공간을 빈틈없이 효율적으로 채울 수 있다는 것이 특징입니다.
👉 스태킹 공법의 종류
스태킹 방식으로 배터리를 만들면 에너지 밀도를 크게 높일 수 있습니다. 또한 충방전을 반복해도 전극에 꺾이는 부분이 없어 물리적 변형이 적은데요. 덕분에 배터리 수명이 길어지고 내부 열을 균일하게 분산시키는 열 관리 측면에서도 유리하다고 할 수 있습니다.
제조사마다 이 소재들을 쌓는 기술도 조금씩 다른데요. 대표적인 방식들은 다음과 같습니다.

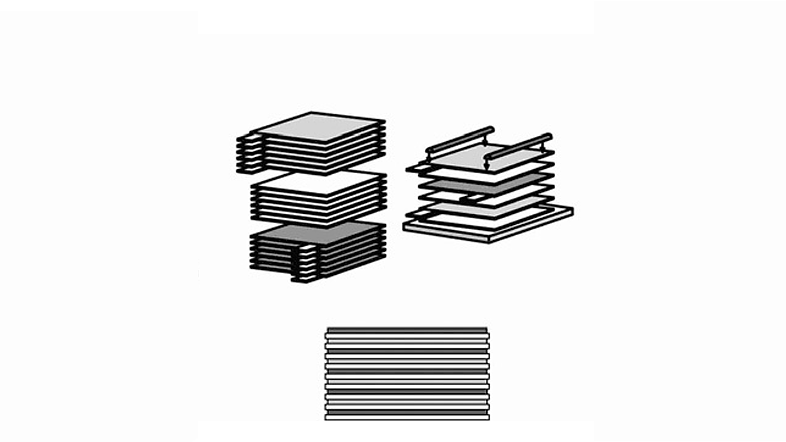

시트 적층 (Direct Stacking): 양극, 분리막, 음극을 한 장씩 순서대로 쌓는 가장 기본적인 방식입니다. 정밀하게 적층할 수는 있지만 개별적으로 쌓다 보니 공정 속도가 다소 느린 편입니다.

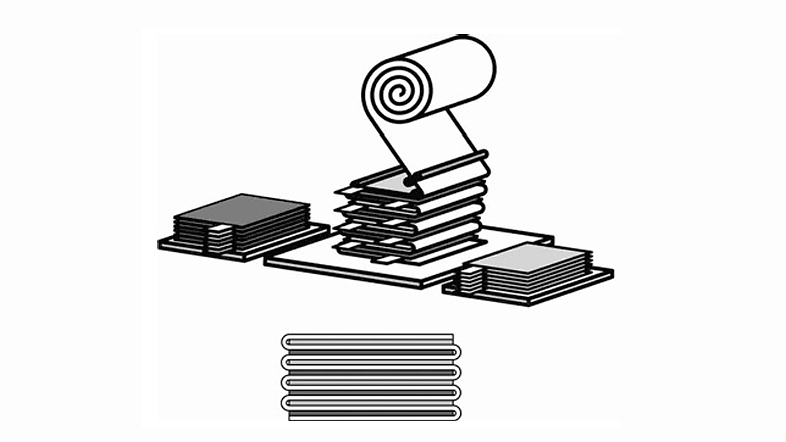

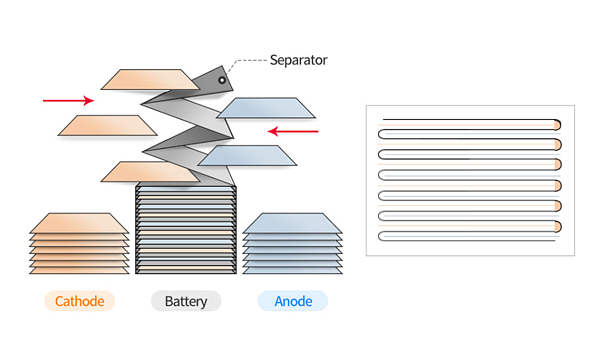

Z-폴딩 (Z-Folding): 길게 이어진 분리막을 지그재그(Z자)로 접어가며 그 사이에 양극과 음극을 번갈아 넣는 방식입니다. 분리막이 끊기지 않고 연속으로 공급되어 속도가 빠르며, 대량 생산에 적합해 많이 쓰이고 있습니다.

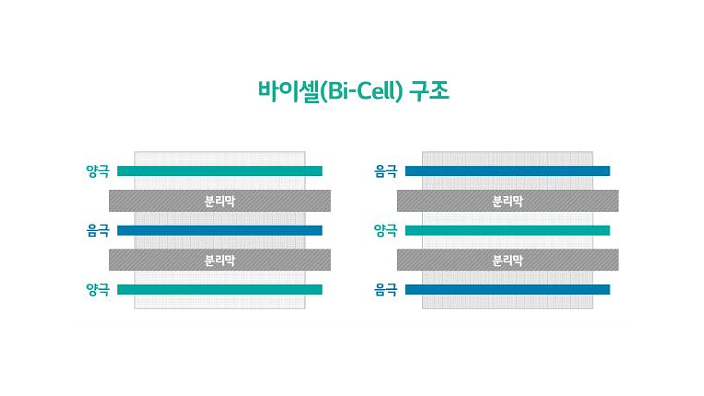

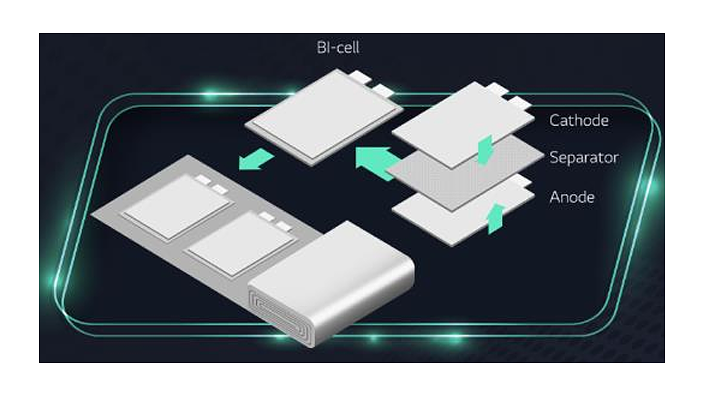

라미네이션 & 스태킹 (Lamination & Stacking):양극, 음극, 분리막을 잘라 '바이셀(Bi-cell)'을 만든 후 열과 압력으로 부착(라미네이션)하는 방식입니다. 그다음 긴 분리막을 접어가며(폴딩) 바이셀을 반복해서 층층이 쌓아 올려 배터리의 에너지 밀도와 생산 효율을 극대화하죠. 수십 개의 셀을 빈틈없이 쌓아 내구성이 뛰어나지만, 미세한 적층 오차가 결함으로 이어질 확률이 있어 정밀한 제어가 필수적입니다.

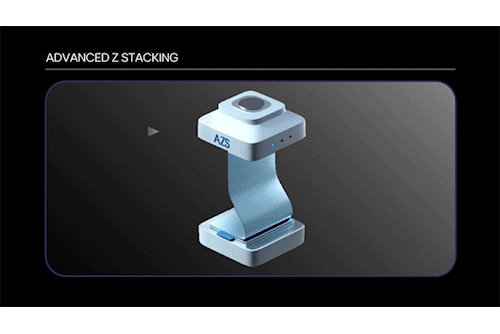

AZS (Advanced Z-Stacking): LG에너지솔루션 등에서 활용하는 방식으로, Z-폴딩과 라미네이션의 장점을 융합한 최신 공법인데요. Z자로 접은 분리막 사이에 전극을 넣고 열과 압력(Heat Press)으로 융착시켜, 전극이 틀어지는 것을 방지하고 안전성을 크게 높인 방식입니다.
마무리하며 결론적으로 스태킹 공정은 배터리의 공간 효율을 극대화하고 안전성을 담보하는 데 필수적인 고난도 제조 기술입니다. 초기 설비 투자 비용이 높고 깐깐한 품질 관리가 필요하지만, 고용량과 긴 수명을 요구하는 요즘 배터리 트렌드에 맞춰 계속해서 발전해 나가고 있습니다.
