스태킹 공정 시리즈 3
1.스태킹(Stacking) 공정이란?
리튬이온 배터리 전극 적층 공정 비교
리튬이온 배터리 제조 공정에서 스태킹(Stacking) 공정은 셀의 성능과 생산성을 좌우하는 핵심 공정입니다.
특히 연구소나 파일럿 라인에서는 반자동 스태킹 장비가 많이 사용되고, 대량 생산 라인에서는 완전 자동 스태킹 장비가 주로 사용됩니다.
이번 글에서는 반자동 스태킹 장비와 자동 스태킹 장비의 차이점을 간단하게 정리해 보겠습니다.
2. 반자동 스태킹 장비 (Semi-Automatic Stacking Machine)
반자동 장비는 일부 공정만 자동화되어 있으며 작업자가 직접 개입하는 단계가 존재합니다.
특징
- 작업자가 전극을 장비에 로딩
- 일부 위치 정렬 및 적층은 자동 진행
- 소량 생산 및 연구개발에 적합
장점
- 장비 가격이 상대적으로 저렴
- 공정 변경이 쉬움
- 다양한 셀 구조 테스트 가능
단점
- 대량 생산에는 부적합
반자동 스태킹 장비 공정 흐름
매거진 박스 로딩(수동)
전극 포지션닝(자동)

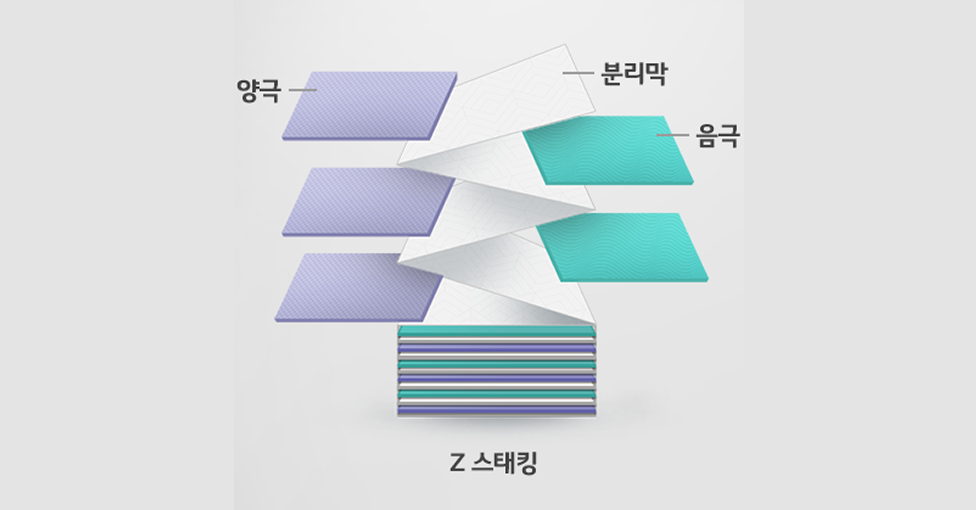

Z-Stacking 적층(자동)
테이핑 (수동)
언로딩(수동)

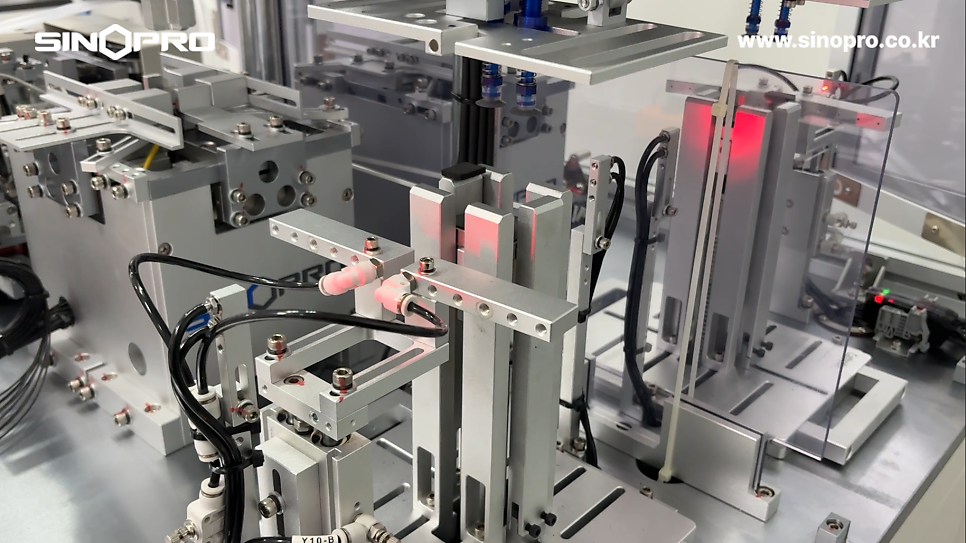

매거진 박스 Part
전극 포지션닝 Part

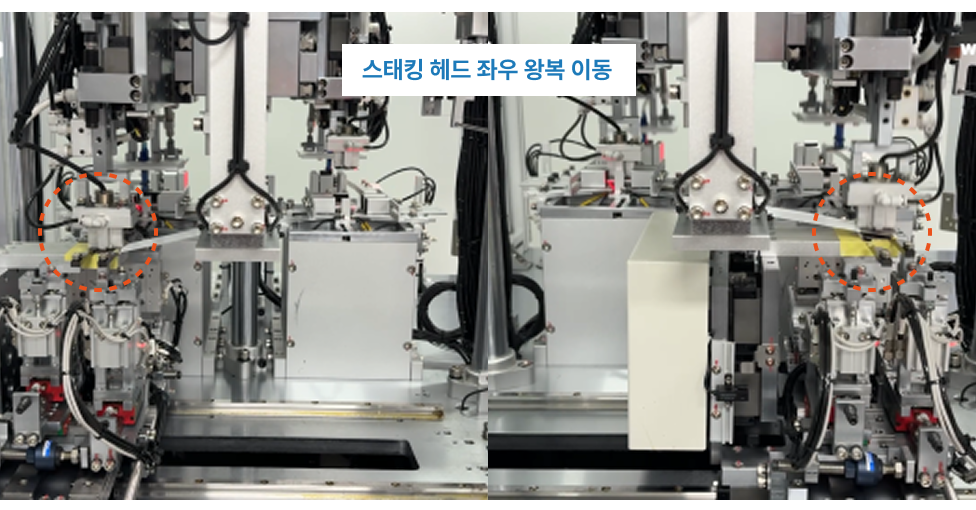

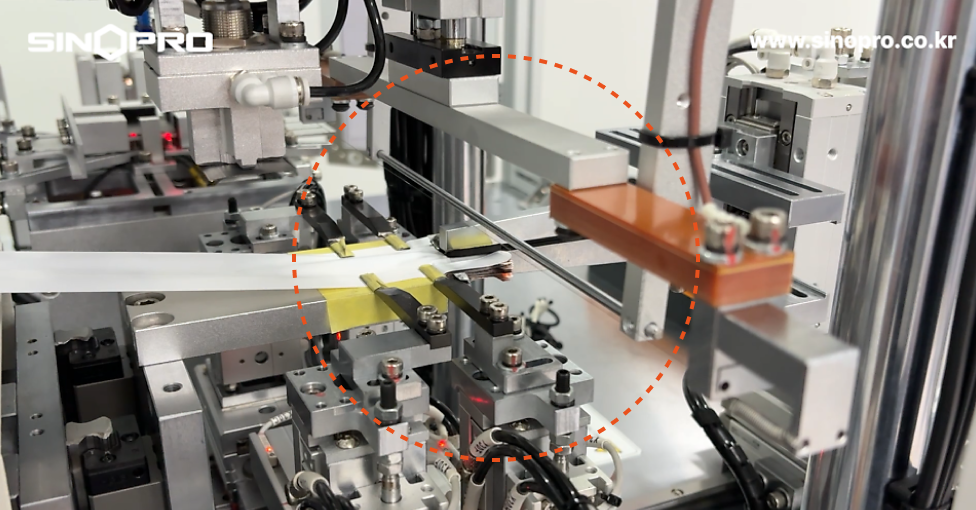

Z-Stacking 적층 Part
언로딩 Part

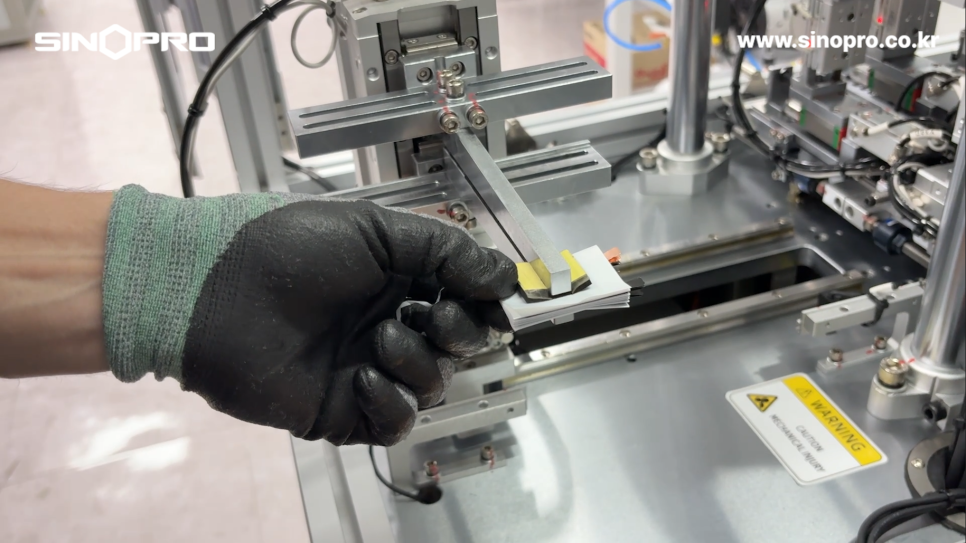

테이핑 Part (수동)
3. 자동 스태킹 장비 (Automatic Stacking Machine)
자동 스태킹 장비는 전극 공급부터 적층까지 전 공정이 자동으로 진행됩니다.
특징
- 고속 적층
- 자동 언로딩 시스템
장점
- 높은 생산성
- 균일한 품질
- 인력 비용 절감
단점
- 장비 투자 비용이 높음
- 파일럿 연구에는 다소 과도한 설비
자동 스태킹 장비 공정 흐름
매거진 박스 로딩(수동)
전극 포지션닝(자동)
Z-Stacking 적층(자동)
랩핑(자동)
테이핑 (자동)
언로딩(자동)

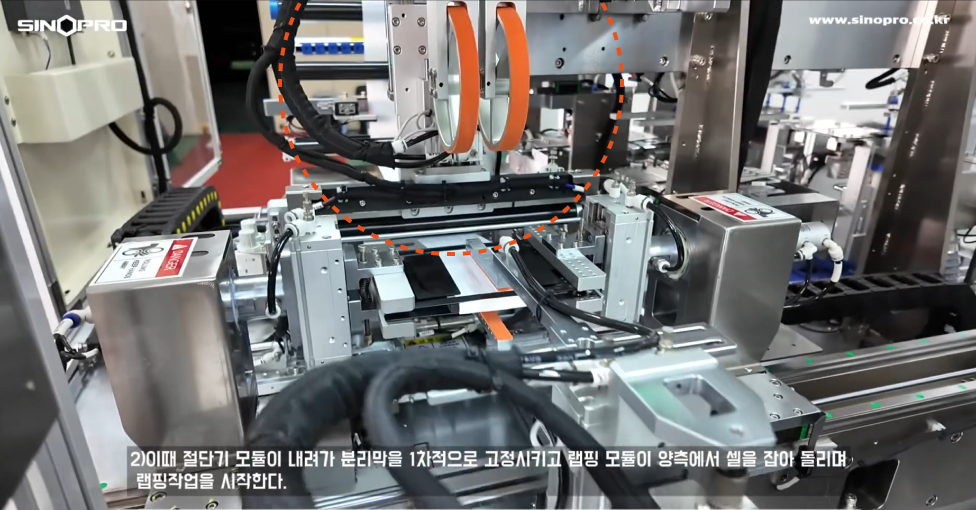

랩핑 Part

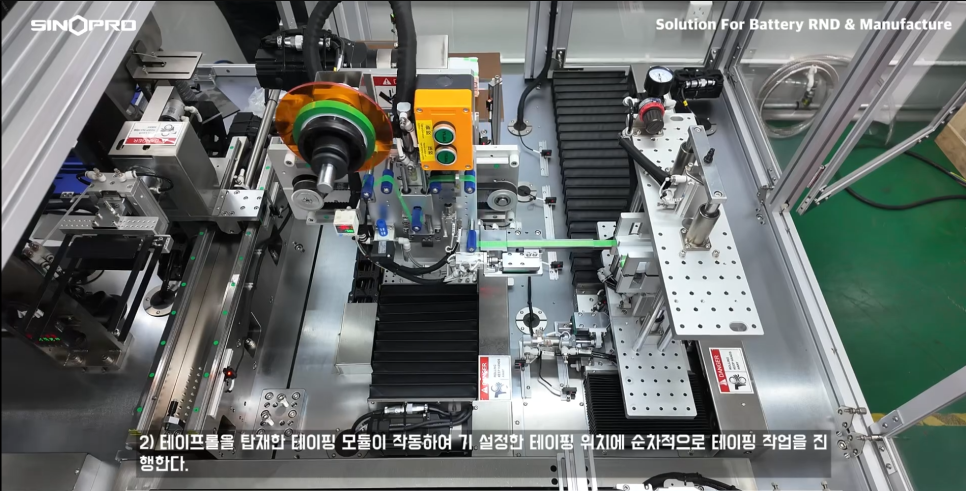

테이핑 Part (자동)

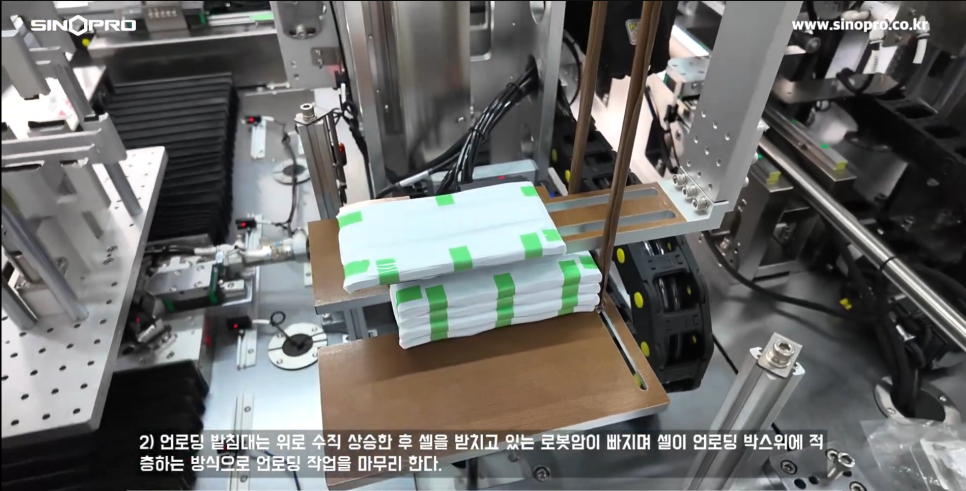

언로딩 Part(자동)
4. 반자동 vs 자동 스태킹 장비 비교
| 공정 단계 | 반자동 스태킹 장비 | 자동 스태킹 장비 |
|---|---|---|
| 매거진 박스 로딩 | 수동 | 수동 |
| 전극 포지셔닝 | 자동 | 자동 |
| Z-Stacking 적층 | 자동 | 자동 |
| 랩핑(옵션) | 없음 | 자동 |
| 테이핑 | 수동 | 자동 |
| 언로딩 | 수동 | 자동 |
5. 어떤 장비를 선택해야 할까?
장비 선택은 생산 목적에 따라 달라집니다.
✔ 연구소 / 대학 / 파일럿 라인
→ 반자동 스태킹 장비 추천
✔ 대량 생산 / 기가팩토리
→ 자동 스태킹 장비 필요
