전력공학, 흐름을 이해하면 계산이 보여요!

1️⃣ 전력공학, 어떤 과목인가요?

전기기사 자격증을 준비하기로 마음먹고 책을 펼친 순간, 낯선 용어와 수많은 공식에 압도당한 경험, 다들 있으시죠? 그래도 ‘전력공학’은 다른 과목에 비해 이해하기 쉽고 친근하게 느껴지는 과목 중 하나입니다. 전력공학은 우리 생활과 가장 밀접하게 연결된, 아주 매력적인 과목이랍니다.

전력공학은 왜 배우는 걸까요? "회로이론이랑 뭐가 달라요?"

많은 분들이 ‘회로이론’과 ‘전력공학’의 차이를 궁금해하세요. 아주 좋은 질문입니다! 비유를 통해 쉽게 설명해 드릴게요.

즉, 회로이론이 ‘전기 그 자체’의 기본 원리를 다룬다면, 전력공학은 ‘전기 에너지(전력)를 시스템 관점에서 효율적으로 다루는 방법’을 배우는 과목인 셈이죠.

전기기사에서 전력공학이 차지하는 비중

전기기사 필기시험에서 전력공학은 전략 과목으로 꼽힙니다. 왜냐하면 다른 과목에 비해 개념의 흐름이 명확하고, 출제되는 문제 유형이 비교적 정형화되어 있기 때문이에요. 처음에는 용어가 낯설어 진입장벽이 느껴질 수 있지만, 한번 전체적인 ‘흐름’만 파악하면 오히려 점수를 얻기 쉬운 효자 과목이 될 수 있습니다. 암기할 것도 물론 있지만, 무작정 외우기보다 ‘왜?’라는 질문을 던지며 이야기처럼 이해하면 공부량이 훨씬 줄어들 거예요.

실제 산업 현장에서 전력공학이 어떻게 쓰이는지 예시로 알아볼까요?

여러분이 만약 한국전력공사(KEPCO)에 입사해 신도시 전력 공급 프로젝트를 맡게 되었다고 상상해 보세요. 이때 여러분은 다음과 같은 고민을 하게 될 겁니다.

이 모든 질문에 대한 답을 찾는 과정이 바로 ‘살아있는 전력공학’입니다. 우리가 배우는 공식 하나하나가 실제 현장에서 수많은 사람들의 안전과 편의를 지키는 중요한 기준이 되는 셈이죠.

2️⃣ 전기, 어디서 오고 어디로 가나요? (전력의 흐름)

전기는 눈에 보이지 않아요. 그래서 더 막연하게 느껴지죠. 하지만 전기가 이동하는 길, 즉 ‘전력 계통(Power System)’의 흐름을 머릿속에 그리면 훨씬 이해하기 쉬워집니다. 자, 상상력을 발휘해 전기의 여정을 함께 따라가 봅시다.

발전소 → 송전선 → 변전소 → 배전선 → 우리 집

이 5단계가 바로 전력공학의 핵심 뼈대입니다.

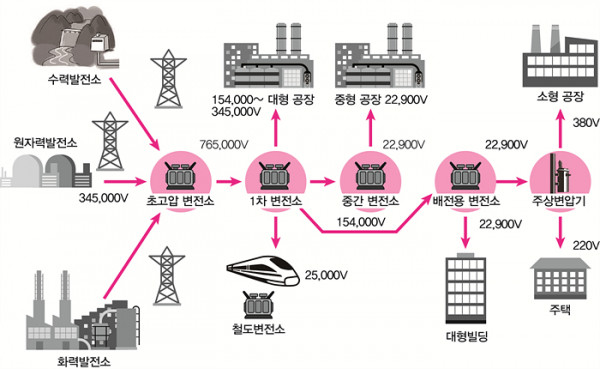

전력공학계통도

"왜 전기를 멀리 보내야 해요?"

발전소는 보통 많은 양의 연료나 물이 필요하고, 안전 문제도 있어 인구가 밀집된 도심이 아닌 해안가나 강가, 산간 지역에 지어집니다. 우리가 사는 곳과 전기를 만드는 곳이 멀리 떨어져 있기 때문에, 수백 km에 달하는 먼 거리를 이동시켜야만 하는 것이죠. 이 긴 여정을 효율적이고 안전하게 관리하는 기술이 바로 전력공학의 핵심 과제입니다.

여기까지 읽으셨다면, 이제 스위치를 켤 때마다 저 멀리 발전소에서부터 시작된 전기의 기나긴 여정을 떠올릴 수 있을 거예요.

3️⃣ 전기를 만드는 방법은 여러 가지! (발전 방식 이해하기)

전기는 어떻게 만들어질까요? 대부분의 발전 방식은 “무언가를 이용해 거대한 바람개비(터빈)를 돌리고, 이 터빈에 연결된 발전기가 돌아가면서 전기가 만들어진다”는 공통된 원리를 가집니다. 마치 자전거 페달을 밟으면 바퀴가 구르고, 바퀴에 연결된 작은 발전기(라이트)에서 불이 켜지는 것처럼요.

핵심은 ‘무엇으로 터빈을 돌리는가?’ 입니다.

주요 발전 방식 비교표

[시험에 자주 나오는 비교 포인트]

4️⃣ 왜 전기를 ‘높은 전압’으로 보내야 하나요? (송전의 개념)

전력공학에서 가장 중요하고, 시험에도 반드시 나오는 개념입니다. 왜 발전소에서 만든 전기를 굳이 765,000V 같은 무시무시한 초고압으로 바꿔서 보내는 걸까요? 정답은 ‘전력 손실을 줄이기 위해서’입니다.

이해를 돕기 위해 두 가지 핵심 공식을 소환해 보겠습니다.

자, 이 두 공식으로 이야기를 만들어 볼게요.

발전소에서 100W라는 양의 전력을 보낸다고 가정해 봅시다. 이 전력(P)은 전압(V)과 전류(I)의 곱으로 이루어져 있어요.

두 방법 모두 똑같이 100W의 전력을 보내는 거죠. 그런데, 전선을 따라 이동하는 동안에는 필연적으로 손실이 발생합니다. 전선도 완벽한 도체가 아니기 때문에 저항(R)을 가지고 있거든요. 이 손실(PL)은 두 번째 공식, 전류(I)의 제곱에 저항(R)을 곱한 값만큼 생겨납니다.

이제 A와 B 방법의 손실을 비교해 볼까요? (전선의 저항 R이 1Ω이라고 가정)

결과가 보이시나요? 똑같은 100W의 전력을 보냈는데, A 방법은 보내는 족족 100W 전부를 길바닥에 열로 버리는 셈이고, B 방법은 단 1W의 손실만 발생합니다.

이것이 바로 ‘송전 전압을 높여야 하는 이유’입니다.

전압(V)을 10배 높였더니, 전류(I)는 1/10로 줄어들고, 손실(PL)은 전류의 제곱에 비례하므로 (1/10)² = 1/100로 어마어마하게 줄어드는 거죠!

전선에서 열이 나는 이유도 바로 이 손실(I²R) 때문입니다. 손실된 전력은 공기 중으로 흩어지는 것이 아니라, 대부분 ‘열’의 형태로 전환되어 전선을 뜨겁게 만듭니다. 즉, 송전선이 뜨거워진다는 건 그만큼 소중한 전기가 쓸데없이 낭비되고 있다는 뜻이랍니다.

5️⃣ 변압기? 그거 집에 있는 콘센트랑 관련 있어요?

네, 아주 깊은 관련이 있습니다! 앞에서 전력 손실을 줄이기 위해 전압을 아주 높게 올려서 보낸다고 했죠? 하지만 765,000V의 전압을 집에서 그대로 썼다간 TV가 폭발하고 집이 통째로 날아갈지도 몰라요.

이때 등장하는 해결사가 바로 변압기(Transformer)입니다.

변압기의 역할: 전압을 높이고 낮추는 친구

변압기는 이름 그대로 전압(압력)을 자유자재로 변화(변)시키는 기계입니다. 발전소 옆에서는 전압을 수십만 볼트로 높여주고(승압), 우리 동네 전봇대 위에서는 220V로 안전하게 낮춰주는(강압) 역할을 하죠.

1차측, 2차측이 뭐예요? 권선비 개념 쉽게 설명하기

변압기의 구조는 생각보다 간단해요. 철심(코어)에 코일(전선)을 두 덩이 감아놓은 형태입니다.

여기서 마법 같은 일이 벌어집니다. 1차측과 2차측 코일을 몇 번 감았느냐(권선 수)에 따라 전압이 바뀌거든요. 이 감은 수의 비율을 권선비(또는 변압비)라고 합니다.

아주 간단한 비례식으로 설명할 수 있어요.

V₁ : V₂ = N₁ : N₂

(1차측 전압 : 2차측 전압 = 1차측 코일 감은 수 : 2차측 코일 감은 수)

우리 동네 전봇대에 달린 ‘주상 변압기’는 수만 볼트의 배전 전압을 220V로 낮춰주는 ‘강압용 변압기’겠죠?

"변압기 문제, 어떻게 접근하면 쉬워요?"

변압기 관련 계산 문제는 대부분 이 권선비 공식 하나로 풀립니다. 문제가 나오면 겁먹지 말고, ‘어느 쪽이 1차측이고 2차측인지’, ‘무엇을 구해야 하는지’만 파악하세요. 그리고 권선비 비례식에 숫자를 대입하면 끝! 생각보다 간단하죠?

6️⃣ 배전과 부하, 그리고 가정까지

자, 이제 전기의 기나긴 여정도 막바지입니다. 변전소에서 전압이 낮아진 전기는 배전선을 타고 우리 동네로 들어옵니다.

배전선은 왜 단상/3상으로 나뉘나요?

우리 집 콘센트를 보면 구멍이 두 개죠? 이것이 바로 단상(Single-phase) 전원입니다. 일반적인 가정용 전기제품처럼 전력을 많이 필요로 하지 않는 곳에 사용돼요. 파도가 한 번씩 밀려오는 것과 비슷하다고 생각하면 쉽습니다.

하지만 공장의 거대한 모터나 빌딩의 엘리베이터처럼 아주 큰 힘이 필요한 곳에서는 단상 전원으로는 부족해요. 이때 사용하는 것이 3상(Three-phase) 전원입니다. 3개의 전원이 미세한 시간 차를 두고 파도처럼 번갈아 밀려들어와, 훨씬 더 크고 안정적인 힘을 만들어내죠. 세 명이 자전거 페달을 번갈아 밟는 것처럼 강력하고 부드러운 힘을 낼 수 있습니다.

부하(Load)란 무엇인가요?

전력공학에서 부하란 ‘전기를 사용하는 모든 것’을 의미합니다. 지금 이 글을 보고 있는 여러분의 스마트폰, 방을 밝히는 형광등, 시원한 바람을 내보내는 에어컨, 공장의 모터까지 전부 부하에 해당합니다. 전력 시스템의 입장에서 보면, 부하는 전력을 소비하는 ‘고객’인 셈이죠. 전력공학은 이 수많은 고객(부하)들에게 안정적으로 전기를 공급하는 것을 목표로 합니다.

7️⃣ 전력공학 공식, 이렇게 외우면 쉬워요

이제 흐름을 알았으니, 자주 등장하는 공식들이 어떤 상황에서 쓰이는지 알아볼까요? 공식을 무작정 외우기보다, ‘이럴 때 쓰는 도구구나!’라고 이해하면 훨씬 기억에 오래 남습니다.

[초시생이 자주 틀리는 계산 포인트]

단위에 주의하세요! 전력(W, kW, MW), 전압(V, kV) 단위를 헷갈려서 틀리는 경우가 정말 많습니다. 특히 kW를 W로, kV를 V로 바꿀 때 1,000배 차이가 난다는 점을 항상 명심하고, 계산 과정에서 단위를 통일하는 습관을 들이세요!

8️⃣ 기출 유형으로 보는 실전 팁

개념과 공식을 알았다면, 실제 문제에 어떻게 적용되는지 맛보는 것이 중요합니다.

[문제만 보면 알 수 있는 단서 찾기]

기출문제를 풀 때, 문제의 긴 문장에 겁먹지 마세요. 그 안에 숨겨진 ‘키워드’를 찾는 연습을 하세요. ‘안정도 향상 대책’ -> 리액턴스 감소, ‘역률 개선’ -> 전력용 콘덴서. 이런 식으로 키워드와 답을 연결하는 훈련을 하면 문제 풀이 시간이 확 줄어듭니다.

9️⃣ 혼자 공부할 때 참고하면 좋은 팁들

🔚 마무리: 흐름이 잡히면 계산도 쉬워져요

오늘 우리는 전기가 발전소에서 태어나 우리 집까지 오는 기나긴 여정을 함께했습니다. 처음에는 모든 것이 낯설고 복잡하게 느껴질 수 있습니다. 하지만 포기하지 마세요. 오늘 우리가 함께 그린 이 ‘흐름’이라는 지도를 머릿속에 가지고 있다면, 앞으로 마주할 수많은 공식과 계산 문제들이 더 이상 무의미한 숫자와 기호의 나열로 보이지 않을 겁니다.

“아, 지금 배우는 이 공식이 송전 과정에서 손실을 줄이기 위해 필요했던 거구나!”

“변압기 문제가 바로 이 지점에서 전압을 바꾸기 위한 계산이었네!”

이렇게 각각의 개념들이 서로 연결되어 있음을 느끼는 ‘아하! 모먼트’가 찾아오는 순간, 여러분의 전력공학 실력은 비약적으로 상승할 것입니다.

전체 구조가 보이면 길을 잃지 않습니다. 흐름이 잡히면, 계산은 그 흐름을 따라가는 자연스러운 과정이 될 뿐입니다.

💬 여러분에게 질문!

여기까지 읽고 나니, 전기가 어떻게 이동하는지 조금은 그려지셨나요?

오늘 다른 내용 중 어떤 개념이 가장 흥미로웠나요? 혹은 가장 헷갈렸나요? 댓글이나 메일로 여러분의 생각을 알려주세요! 여러분의 피드백은 다음 뉴스레터를 더욱 알차게 만드는 소중한 자양분이 됩니다.

다음 뉴스레터 예고

5화: 전기기기, 구조와 원리만 알면 쉽게 외워집니다

다음 뉴스레터에서는 <전기기기, 구조와 원리만 알면 쉽게 외워집니다> 편으로 돌아오겠습니다.전기기기의 카테고리별 정리법(변압기/전동기/발전기 등), 자주 출제 포인트, 암기 & 원리 병행 학습법 등 함께 살펴 봐요!

여러분의 합격 길에 든든한 가이드가 되어드리겠습니다.
