노칭 공정 시리즈 3
👉 노칭 정밀도란 무엇일까요?
노칭 정밀도(Notching Precision)는 전극을 설계 도면대로 얼마나 정확하게 잘라낼 수 있는가를 의미합니다. 단순히 모양을 잘라내는 것을 넘어 절단면의 상태와 치수의 일관성을 모두 포함하는 개념인데요.
지난 시리즈에서 살펴본 레이저 노칭과 다이 노칭 모두 이 정밀도를 높이기 위해 끊임없이 발전해 왔습니다. 정밀도가 마이크로미터(μm) 단위에서 결정되기 때문에 작은 오차 하나가 셀 전체 품질로 이어지죠.
정밀도를 평가할 때는 보통 세 가지 요소를 봅니다. 치수 정확도와 절단면 품질 그리고 위치 정확도입니다. 이 세 가지가 모두 갖춰져야 비로소 '정밀하다'고 말할 수 있습니다.
👉 정밀도를 결정하는 핵심 요소들
치수 정확도 (Dimensional Accuracy): 전극의 폭과 길이 그리고 탭(Tab) 부분의 형상이 설계값과 얼마나 일치하는지를 나타냅니다. 일반적으로 ±0.05mm 이내의 오차가 요구되는데요. 이 오차가 누적되면 권취나 적층 단계에서 정렬이 틀어지는 문제가 발생합니다.
절단면 품질 (Edge Quality): 잘려진 단면이 얼마나 깨끗한가를 의미합니다. 버(Burr)라고 불리는 미세한 금속 돌기나 활물질 박리 그리고 분진 발생 여부가 핵심 평가 항목이죠. 절단면이 거칠수록 후속 공정에서 불량 가능성이 높아집니다.
위치 정확도 (Position Accuracy): 탭이 전극 위에서 정확한 위치에 형성되었는지를 봅니다. 탭 위치가 어긋나면 셀 내부에서 전류가 균일하게 흐르지 못하게 됩니다.
👉 정밀도가 셀 품질에 미치는 영향
노칭 정밀도가 떨어지면 셀 품질에는 어떤 일이 벌어질까요? 크게 세 가지 측면에서 문제가 나타납니다.
① 안전성 저하 — 내부 단락(Short Circuit) 위험
가장 치명적인 문제입니다. 절단면에 생긴 버(Burr)가 분리막을 뚫고 반대 극과 닿으면 내부 단락이 발생하게 되는데요. 이는 곧바로 발열로 이어지고 심한 경우 열폭주(Thermal Runaway) 현상을 일으킵니다.
특히 고에너지밀도 셀일수록 분리막이 얇아지는 추세이기 때문에 작은 버 하나가 큰 사고로 번질 수 있습니다. 노칭 정밀도가 곧 배터리 안전성과 직결되는 이유입니다.
② 성능 저하 — 용량과 수명 감소
활물질 박리나 절단면의 손상은 실제 반응에 참여하는 면적을 줄입니다. 그 결과 셀의 용량이 설계값보다 낮게 나오게 되죠. 또한 손상된 부위는 충방전이 반복될수록 열화가 빠르게 진행됩니다.
탭 위치가 어긋난 경우에는 더 큰 문제가 생깁니다. 전류가 한쪽으로 쏠리면서 국부적인 발열이 발생하고 이는 셀 수명을 단축시키는 원인이 됩니다.
③ 생산성 저하 — 불량률 증가와 수율 하락
정밀도가 낮으면 후속 공정에서 정렬 불량이 연쇄적으로 발생합니다. 스태킹 단계에서 전극이 어긋나면 그 셀은 폐기 대상이 되죠. 결국 수율이 떨어지고 제조 원가는 올라갑니다.
분진 발생도 큰 문제입니다. 노칭 과정에서 떨어진 미세 분진이 셀 내부에 유입되면 그 자체로 단락의 원인이 됩니다.

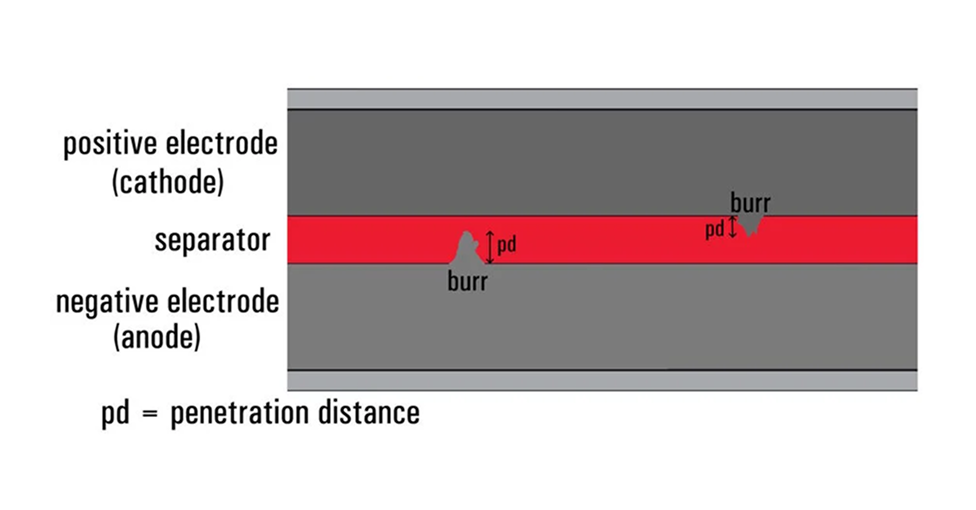

양극(Cathode)과 음극(Anode)에서 발생한 버(Burr)가 분리막(Separator)을 파고드는 모습을 나타낸 단면도이며, **pd(Penetration Distance)**는 버가 분리막을 침투한 거리를 의미합니다.
👉 정밀도를 높이기 위한 기술적 노력
배터리 제조사들은 정밀도를 끌어올리기 위해 여러 기술을 도입하고 있습니다.

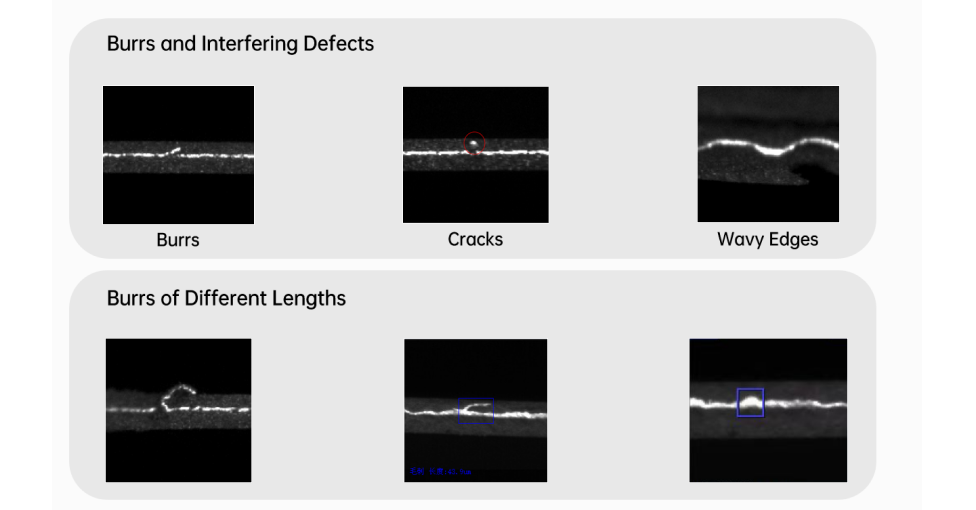

비전 검사 시스템(Vision Inspection): 노칭 직후 카메라로 절단면과 치수를 실시간으로 검사합니다. 불량이 감지되면 즉시 해당 부분을 제거할 수 있죠.
레이저 파라미터 최적화: 레이저 노칭의 경우 출력과 속도 그리고 초점 거리를 정밀하게 제어합니다. 특히 피코초(ps) 레이저나 펨토초(fs) 레이저처럼 더 짧은 펄스를 사용하면 열영향부(HAZ)를 최소화할 수 있습니다.
금형 관리 강화: 다이 노칭에서는 금형의 마모가 정밀도 저하의 주요 원인입니다. 금형 교체 주기를 데이터 기반으로 관리하고 코팅 기술을 적용해 수명을 늘리는 방식이 활용되고 있죠.
마무리하며 노칭 정밀도는 셀의 안전성과 성능 그리고 생산성을 모두 결정하는 핵심 지표라고 할 수 있는데요. 마이크로미터 단위의 작은 차이가 결국 배터리 팩 전체의 품질로 이어지기 때문입니다.
전기차 시장이 고에너지밀도와 고안전성을 동시에 요구하는 방향으로 흘러가면서 노칭 정밀도에 대한 기준은 앞으로 더욱 엄격해질 전망입니다. 비전 검사와 AI 기반 품질 관리 그리고 차세대 레이저 기술이 결합되며 노칭은 한층 더 정교한 공정으로 진화해 나갈 것입니다.
다음 편에서는 또 다른 핵심 공정으로 찾아뵙겠습니다
