노칭 공정 시리즈 4
안녕하세요.오늘은 이차전지 전극 공정의 핵심 장비 중 하나인 노칭 장비의 구조와 정밀 제어 기술에 대해 이야기해 보려고 합니다.
👉 노칭 장비의 기본 구조
노칭 장비는 크게 네 가지 핵심 모듈로 구성되어 있습니다.

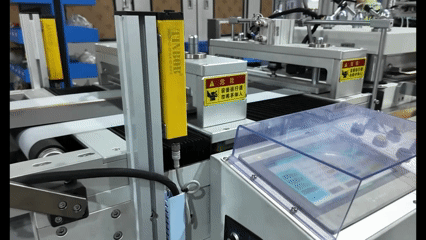

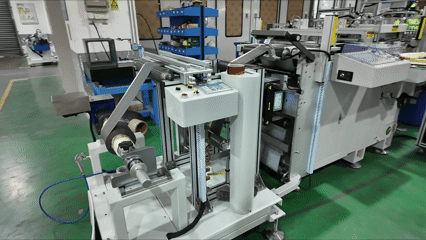

언와인더 (Unwinder): 전극 원단 롤을 풀어주는 장치입니다. 일정한 장력을 유지하면서 전극을 공급해야 하기 때문에 장력 제어 시스템이 핵심이죠. 장력이 흔들리면 절단 위치가 어긋나기 때문에 매우 정교한 제어가 필요합니다.
이송부 (Feeding Unit): 전극을 절단 위치까지 정확하게 보내주는 부분입니다. 비전 카메라와 연동되어 전극의 위치를 실시간으로 보정하는데요. 마이크로미터(㎛) 단위의 정밀도가 요구되는 영역입니다.

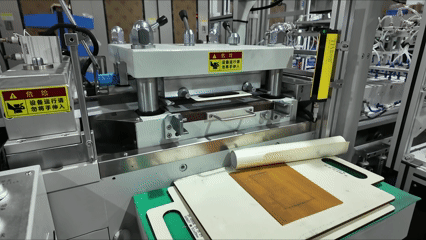

절단부 (Cutting Unit): 실제로 탭 모양을 만들어내는 핵심 모듈입니다. 다이 방식이라면 금형이 위치하고 레이저 방식이라면 레이저 헤드와 광학계가 자리합니다. 절단 품질을 결정하는 가장 중요한 부분이라고 할 수 있습니다.
리와인더 (Rewinder): 노칭 과정에서 잘려 나온 자투리(스크랩) 부분을 감아내는 장치입니다. 탭 모양을 만들기 위해 떼어낸 부분이 연속된 띠 형태로 배출되는데요. 이 스크랩이 끊기거나 엉키지 않도록 일정한 장력으로 감아주는 역할을 합니다.
👉 정밀 제어 기술의 핵심 요소
노칭 장비의 성능을 좌우하는 정밀 제어 기술은 크게 세 가지로 정리할 수 있습니다.

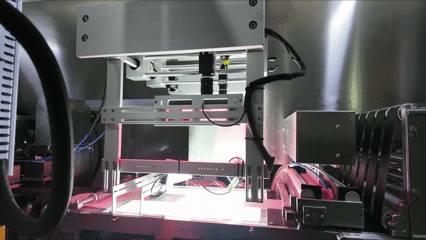

비전 정렬 시스템 (Vision Alignment System): 고해상도 카메라로 전극의 위치와 코팅 경계를 실시간으로 인식합니다. 인식된 데이터를 바탕으로 절단 위치를 자동으로 보정해 주는데요. 이 시스템 덕분에 ±0.05mm 수준의 정밀도를 확보할 수 있습니다. 코팅부와 미코팅부의 경계를 정확히 잡아내는 것이 핵심 기술이죠.
장력 제어 (Tension Control): 전극은 매우 얇고 부드러운 재료입니다. 장력이 조금만 변해도 주름이 생기거나 절단면이 틀어지는데요. 그래서 언와인더부터 리와인더까지 구간별로 독립적인 장력 제어가 이루어집니다. 로드셀과 댄서 롤(Dancer Roll)을 활용해 ±5% 이내로 장력을 유지하는 것이 일반적입니다.
서보 모터 동기 제어 (Servo Synchronization): 이송 속도와 절단 타이밍을 정확히 맞추는 기술입니다. 레이저 노칭의 경우 전극이 움직이는 상태에서도 정확한 위치에 빔을 조사해야 하는데요. 이를 위해 다축 서보 모터가 마이크로초(㎲) 단위로 동기화되어 작동합니다.
👉 장비 성능을 결정하는 품질 지표
노칭 장비의 성능은 몇 가지 핵심 지표로 평가됩니다.
가장 먼저 보는 것은 절단 정밀도입니다. 설계된 탭 형상과 실제 절단된 형상의 오차를 측정하는데요. 일반적으로 ±0.05mm 이내를 요구합니다.
다음은 버(Burr) 발생 정도입니다. 절단면에 생기는 미세한 돌기인데요. 이 버가 분리막을 뚫으면 단락(Short)이 발생하기 때문에 5㎛ 이하로 관리하는 것이 보통입니다.
마지막으로 생산 속도(Tact Time)입니다. 분당 몇 미터의 전극을 처리할 수 있는지를 나타내는데요. 최신 레이저 노칭 장비는 분당 80~100m까지 처리가 가능한 수준에 도달했습니다.
마무리하며 노칭 장비를 들여다보면 결국 '얼마나 정밀하게 제어할 수 있느냐'가 모든 것을 결정한다는 사실을 알 수 있습니다. 비전과 장력 그리고 서보 제어가 한 치의 어긋남 없이 맞물려야 좋은 전극이 나오는 거죠. 배터리 셀이 점점 커지고 생산 속도는 점점 빨라지는 지금 노칭 장비 안에 숨어 있는 정밀 제어 기술이야말로 다음 세대 배터리 경쟁력을 가르는 진짜 무대가 될 것입니다.
