노칭 공정 시리즈 1
이차전지 제조는 크게 전극 공정, 조립 공정, 화성(활성화) 공정으로 나뉩니다. 이 중 전극 제조의 마지막 단계인 노칭(Notching) 공정은 단순한 가공이 아닙니다. 이 공정에서 만들어진 셀 형상과 절단면의 품질은 배터리의 최종적인 안전성, 출력 밀도, 그리고 수명(Cycle life)을 좌우하는 결정적인 요인으로 작용합니다.
롤(Roll)에서 시트(Sheet)로의 물리적 전환
노칭 공정이란 활물질이 도포되지 않은 금속 포일(무지부)을 배터리 설계 규격에 맞게 절단하는 공정을 뜻합니다. 전극 제조는 믹싱, 코팅, 건조, 롤프레싱(압연)을 거쳐 넓은 전극 롤을 세로로 좁게 자르는 슬리팅(Slitting) 공정으로 이어집니다.

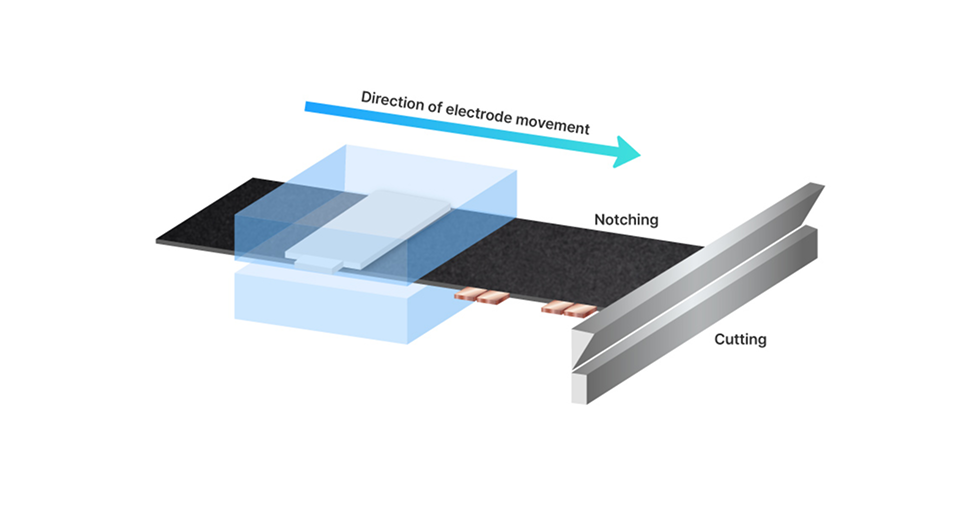

노칭은 이 슬리팅 직후에 위치합니다. 슬리팅을 마친 연속된 롤(Roll) 상태의 전극 띠에서 불필요한 금속 부분을 잘라내어, 비로소 조립 공정에 투입될 수 있는 개별적인 시트(Sheet) 형태의 전극으로 전환하는 과정입니다.
셀 조립의 기준을 세우다 엔지니어링 관점에서 노칭 공정이 수행하는 주요 역할은 다음과 같습니다.
- 셀 형상 결정: 배터리 폼팩터의 설계 규격에 맞춰 전극 시트의 기하학적 형태와 최종 치수를 완성합니다.
- 탭(Tab) 형성: 전류가 외부 회로로 전달될 수 있도록 무지부 영역을 정밀하게 가공하여 양극과 음극의 탭을 형성합니다.

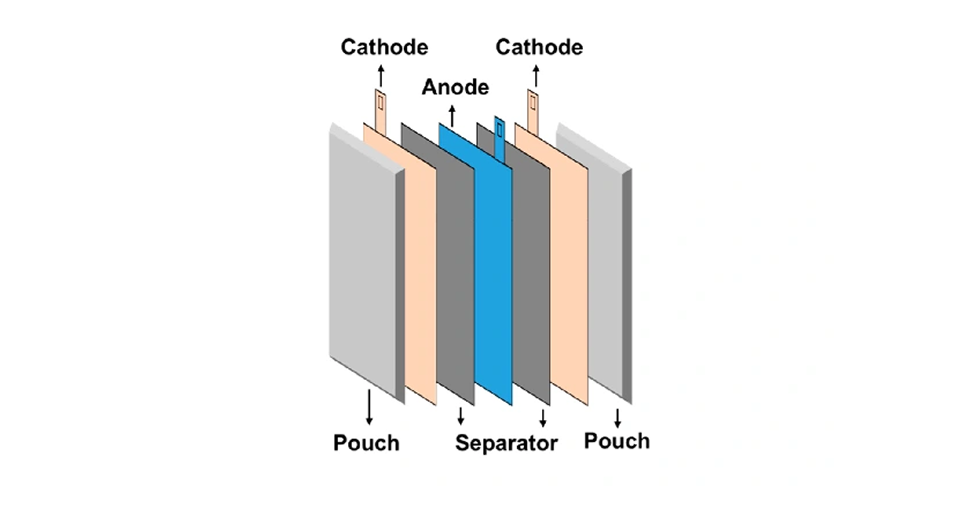

- 후공정 기준 역할: 노칭에서 형성된 탭의 간격과 전극의 프로파일은 이어지는 와인딩(Winding)이나 스태킹(Stacking) 등 셀 조립 공정에서 전극을 정렬하고 적재하는 핵심 위치 기준선이 됩니다.
기계식 타발과 레이저 어블레이션 현장에서 전극을 절단하는 노칭 방식은 크게 기계식과 레이저 방식으로 구분됩니다.

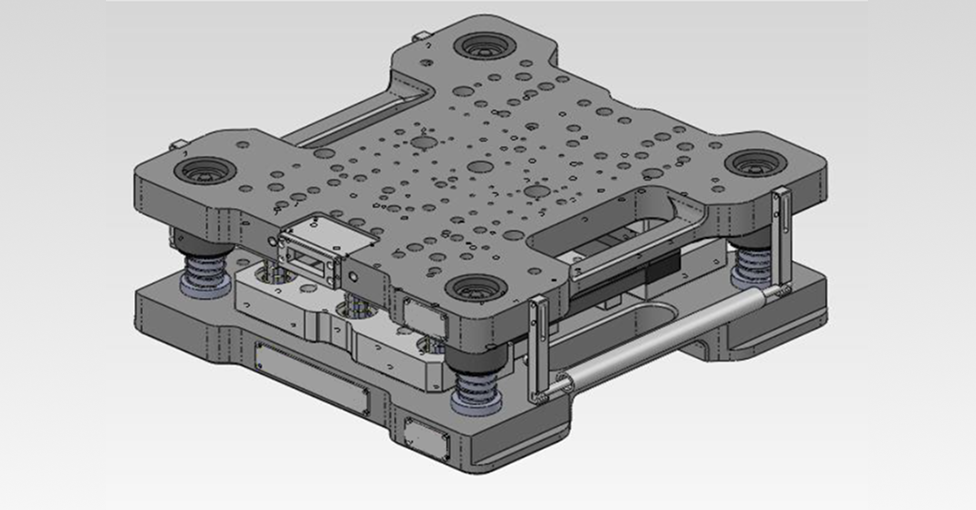

- 타발 노칭 (Mechanical Notching): 금형 펀치나 회전하는 칼날을 이용해 물리적인 전단력으로 전극을 끊어내는 방식입니다. 금형 펀칭(Flatbed)은 툴 교체가 유연하고, 회전형(Rotary)은 연속 고속 생산에 유리합니다. 하지만 물리적 마찰로 인해 칼날이 마모되므로 주기적인 금형 교체와 유지보수가 필요합니다.

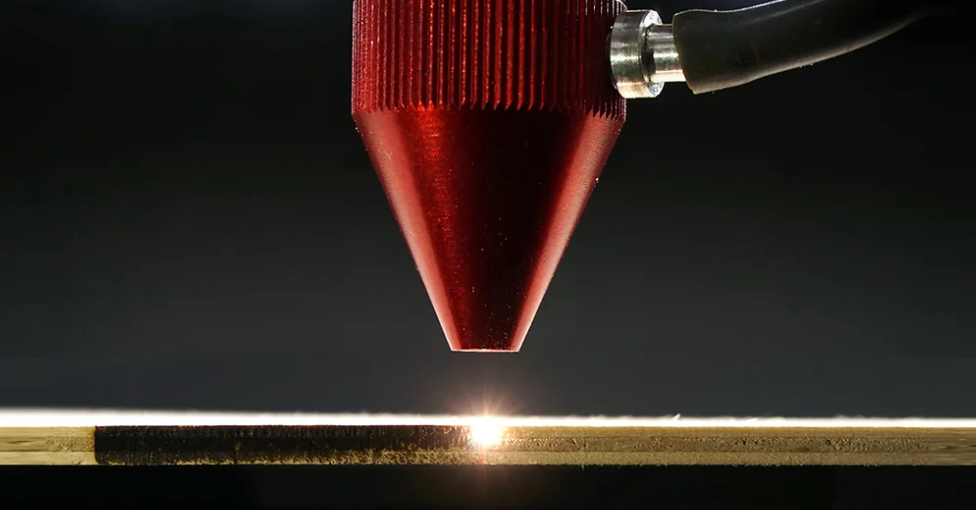

- 레이저 노칭 (Laser Notching): 고출력 레이저 빔을 조사하여 금속 포일을 비접촉식으로 기화(Vaporization)시켜 절단합니다. 소모품(칼날) 교체가 필요 없어 유지보수 비용이 절감되고, 소프트웨어 제어를 통해 탭 디자인 변경에 즉각적으로 대응할 수 있습니다.
품질 요소: 수율과 안전성을 결정하는 변수들 노칭 공정에서 가장 엄격하게 관리되는 품질 제어 요소는 다음과 같습니다.

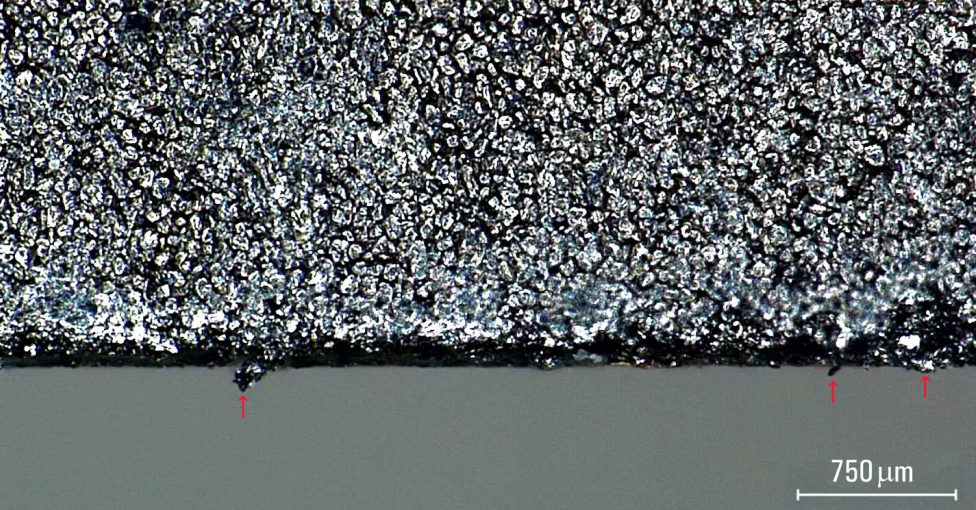

- Burr(버) 발생 제어: 기계적 뜯김이나 레이저 가공 중 발생하는 금속 찌꺼기(Burr)는 분리막을 관통하여 치명적인 내부 단락(Short Circuit)을 유발할 수 있습니다. 따라서 Burr의 높이를 수십 마이크로미터 이하로 통제하는 것이 핵심입니다.
- 초정밀 치수 제어 (정밀도): 조립 시 탭의 정확한 용접과 전극 정렬을 위해 치수 및 위치 정밀도는 ±0.1~0.5mm 수준의 매우 타이트한 공차로 관리되어야 합니다.
- 속도와 품질의 Trade-off: 생산 속도를 높이면 기계식에서는 칼날 마모와 Burr가 급증하고, 레이저 방식에서는 열 영향구역(HAZ, Heat Affected Zone)이 넓어져 활물질이 손상될 수 있습니다. 따라서 생산성과 품질 사이의 최적의 공정 조건을 도출하는 것이 엔지니어의 주요 과제입니다.
노칭(Notching)은 단순히 금속 띠를 자르는 절단 작업이 아닙니다. 화학적 에너지를 품은 슬러리가 물리적인 형태를 갖춘 '배터리 셀'로 거듭나는 첫 관문입니다. 노칭 공정에서 확보한 절단면의 품질과 치수 정밀도가 곧 후공정의 수율과 배터리의 수명으로 직결된다는 점을 이해하는 것이 배터리 공정 엔지니어링의 시작입니다.
