전해액 침투 메커니즘 완전 이해

안녕하세요. 오늘은 그렇게 주입된 전해액이 실제로 전극 속까지 어떻게 스며드는지 전해액 침투 메커니즘(Wetting Mechanism)을 들여다보려고 합니다.

전해액을 셀에 넣었다고 해서 곧바로 배터리가 작동하는 것은 아닌데요. 전해액이 전극의 미세한 기공 구석까지 빠짐없이 채워져야 비로소 리튬이온이 오갈 길이 열립니다. 최근 고용량 셀이 늘면서 전극이 두꺼워지고 기공도 촘촘해졌습니다. 그래서 전해액을 얼마나 깊고 고르게 침투시키느냐가 셀 성능을 가르는 핵심 변수로 떠오르고 있습니다.

👉 전해액은 어떤 힘으로 스며들까?

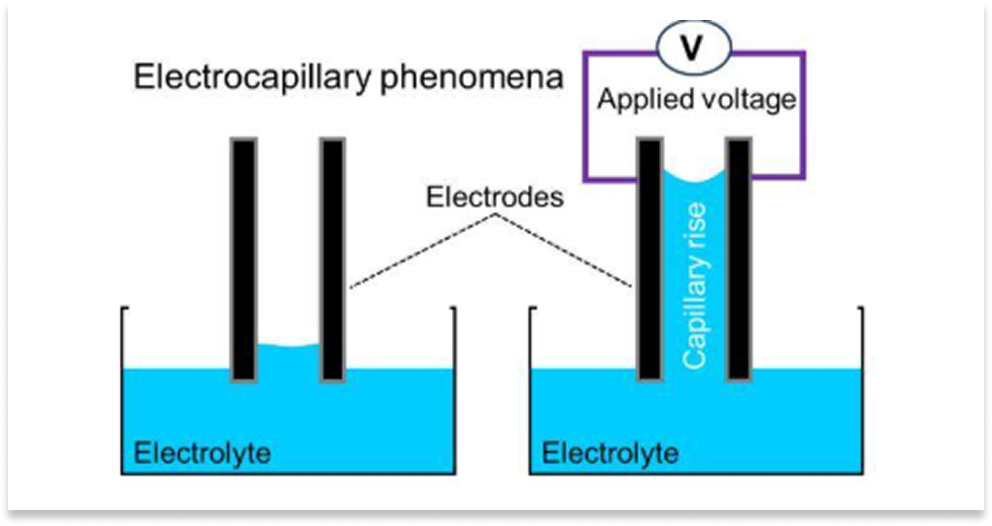

전해액이 전극 속으로 빨려 들어가는 힘은 모세관 압력(Capillary Pressure)입니다. 가는 틈일수록 액체를 더 세게 끌어당기는 현상인데요. 우리가 종이 끝을 물에 대면 물이 저절로 위로 올라오는 것과 같은 원리입니다.

이 힘의 크기는 영-라플라스 식(Young-Laplace Equation)으로 설명됩니다. 전해액의 표면장력이 높고 기공이 가늘수록 끌어당기는 압력이 커지죠. 전극은 수많은 미세 기공이 얽힌 다공성 구조라서 이 모세관 힘이 침투의 주된 동력이 됩니다.

다만 힘만 세다고 잘 스며드는 것은 아닌데요. 전해액이 전극 표면과 얼마나 잘 달라붙는지도 함께 봐야 합니다. 이 궁합을 젖음성(Wettability)이라고 부릅니다.

👉 왜 전해액은 잘 안 스며들까?

전극과 전해액의 성질이 서로 맞지 않는 것이 첫 번째 이유입니다. 양극(Cathode)과 음극(Anode) 그리고 분리막은 물을 밀어내는 소수성 성질이 강한데요. 반대로 전해액은 잘 젖는 친수성에 가깝습니다. 이 어긋남 때문에 전해액이 표면에서 겉돌며 안으로 빨리 들어가지 못합니다.

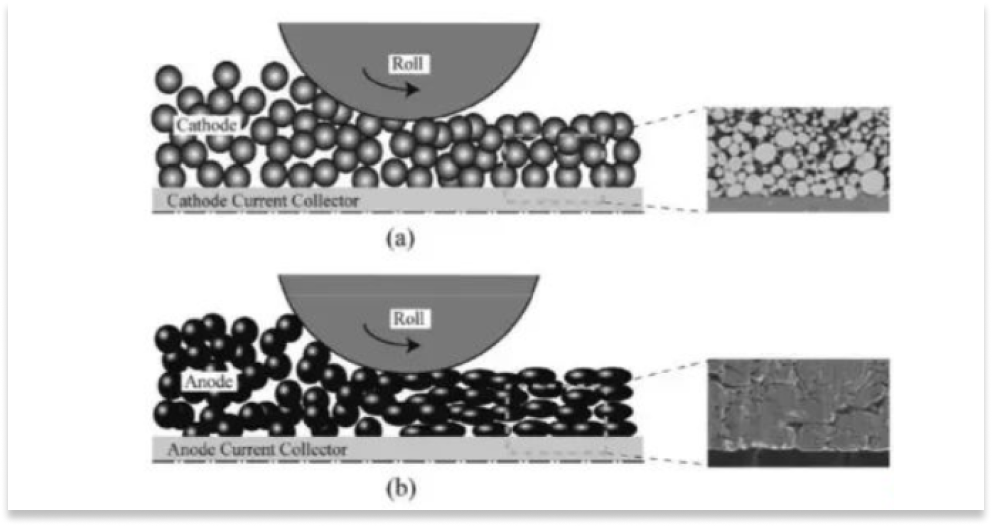

기공이 막혀 있는 것도 큰 원인입니다. 전극을 눌러 다지는 압연(Calendering) 공정에서 기공 일부가 찌그러져 닫히는데요. 닫힌 기공은 전해액이 지나갈 길을 막아 버립니다. 2025년 연구에서도 압연 압력을 높일수록 기공이 줄어 침투 속도가 느려진다는 점이 확인됐습니다.

마지막은 갇힌 가스입니다. 침투 과정에서 빠져나가지 못한 공기가 기공 안에 방울로 남는데요. 이 가스가 전해액의 길을 가로막아 끝까지 채워지지 못하게 합니다.

출처:Evan-CL

👉 덜 스며들면 무엇이 문제일까? ⚠️

침투가 덜 된 자리는 전해액이 닿지 못한 마른 영역(Dry Spot)으로 남습니다. 이곳에서는 리튬이온이 오갈 수 없어 그 부분의 용량이 제 역할을 못 하죠. 결국 셀 전체 용량과 수명이 함께 깎입니다.

문제는 안전으로도 번집니다. 전류가 마른 영역을 피해 한쪽으로 쏠리면 그 자리에 리튬이 금속으로 쌓이는데요. 이렇게 자란 리튬 결정은 분리막을 찔러 단락을 일으킬 수 있습니다. 심하면 열폭주로 이어지는 위험한 불량입니다.

그래서 제조 현장은 침투를 돕는 여러 방법을 씁니다. 전극을 전해액에 천천히 담그며 진공을 거는 방식이 대표적인데요. 0.1~30mm/s의 느린 속도로 넣어 가스가 빠져나갈 시간을 확보합니다. 진동이나 가압 같은 물리적 자극을 더해 침투를 앞당기기도 합니다.

마무리하며 전해액 침투는 모세관 압력(Capillary Pressure)이 끌고 젖음성(Wettability)이 받쳐 주는 과정입니다. 소수성 표면과 닫힌 기공 그리고 갇힌 가스가 이 흐름을 방해하죠. 침투가 덜 되면 용량 손실을 넘어 열폭주 같은 안전 문제로까지 번질 수 있습니다. 그래서 진공과 느린 주입 그리고 물리적 자극을 더해 전극 구석까지 전해액을 밀어 넣는 기술이 점점 정교해지고 있습니다.
