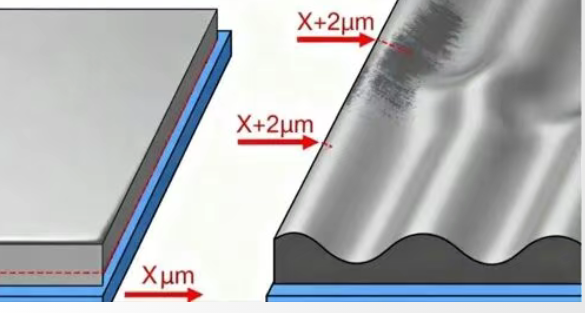

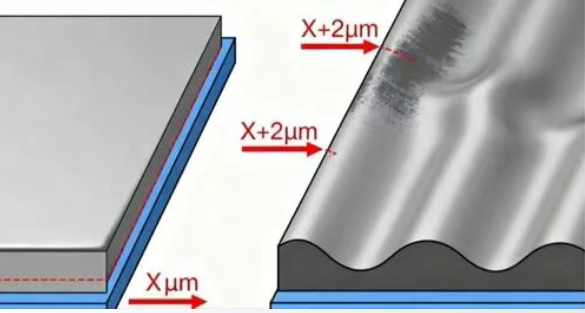

1. 가로 줄무늬 (Zebra Pattern)
형상 특징: 가로로 고르게 나타나는 명암 줄무늬입니다.
설명: 두께가 주기적으로 출렁이는 현상이고 주로 롤 계통이나 공급 변동에서 옵니다.
해결 방안:
✔ 백롤 정밀도와 동적 밸런스를 높입니다
✔ 실험기에 안정적인 장력 시스템을 갖춥니다
✔ 속도별 줄무늬 변화를 비교해 설비의 동적 문제인지 판단합니다

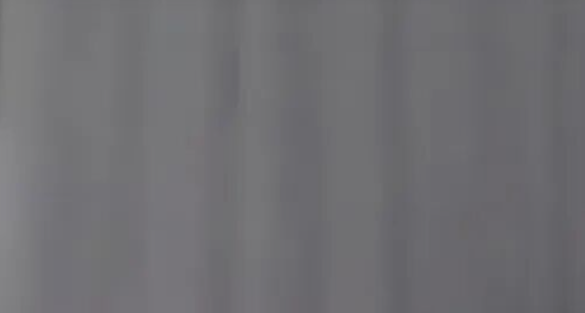

2. 세로줄·나이프 라인 (Knife Line)
형상 특징: 진행 방향을 따라 나는 가는 선입니다.
설명: 닥터 블레이드가 손상됐거나 입자가 긁은 자국입니다.
해결 방안:
✔ 여과 정밀도를 50μm 이하로 높입니다
✔ 실험 단계에서 입자 허용도를 검증합니다
✔ 재현성 있는 안정적인 코팅 헤드 구조를 씁니다
3. 오렌지필 (Orange Peel)
형상 특징: 표면이 거칠고 귤껍질을 닮았습니다.
설명: 레벨링(Leveling)이 부족하거나 표면이 너무 빨리 마른 탓입니다.
해결 방안:
✔ 실험기가 다단 건조를 지원해야 합니다
✔ 입조 온도를 제어합니다(필요시 냉각롤 사용)
✔ 저온 레벨링 구간을 넓게 확보합니다

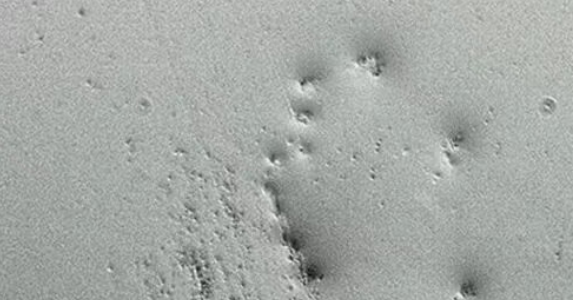

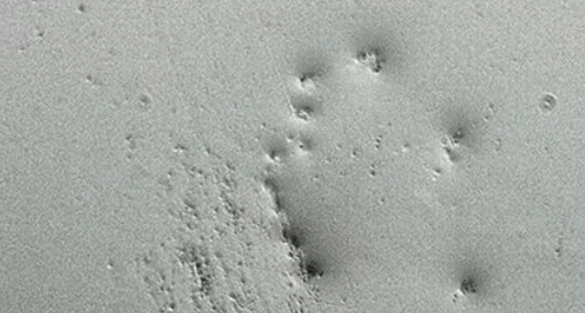

4. 기포·핀홀 (Bubble)
형상 특징: 표면이나 내부에 둥근 공동이 생깁니다.
설명: 기체가 슬러리 계에 섞여 들어간 결과입니다.
해결 방안:
✔ 밀폐 공급 시스템을 씁니다(수작업 붓기 지양)
✔ 부압 경로를 짧게 줄입니다
✔ 실험 단계에서 실제 공급 구조를 모사합니다

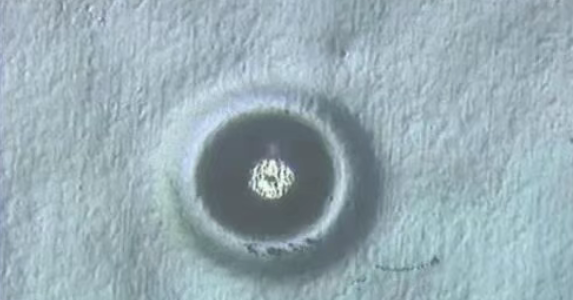

5. 크레이터·수축공 (Crater)
형상 특징: 중심이 움푹 파인 화산구 형태입니다.
설명: 실리콘 오일 같은 저표면장력 오염이 원인입니다.
해결 방안:
✔ 실험 단계에서 표면장력을 검증합니다
✔ 재료 청정도를 관리합니다
✔ 비청정 조작의 간섭을 피합니다

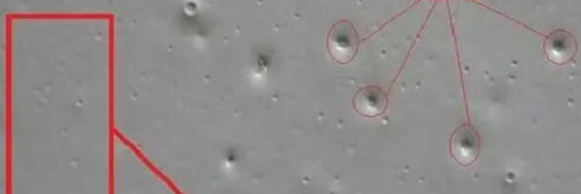

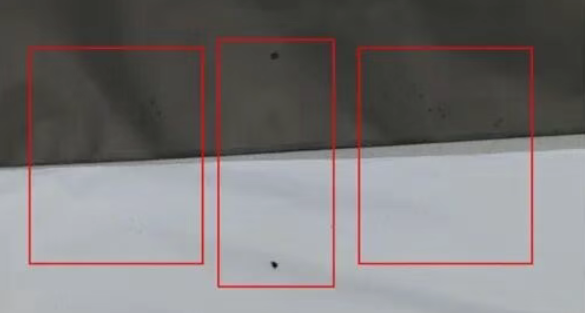

6. 점상 미도포 (Spot Defect)
형상 특징: 무작위로 흩어진 작은 흰 점입니다.
설명: 이물이나 입자가 도포를 방해한 자리입니다.
해결 방안:
✔ 이온 에어와 점착 롤을 더합니다
✔ 실험 환경에 기본 청정 관리를 둡니다
✔ 입자 등급별 영향을 검증합니다
7. 엣지 두꺼운 테두리 (Heavy Edge)
형상 특징: 양측 코팅층이 눈에 띄게 두꺼워집니다.
설명: 표면장력으로 슬러리가 가장자리로 되돌아 쌓인 것입니다.
해결 방안:
✔ 코팅 헤드 엣지 구조를 최적화합니다
✔ 슬러리 차단 간격을 제어합니다
✔ 실험 단계에서 폭별 유동장을 검증합니다

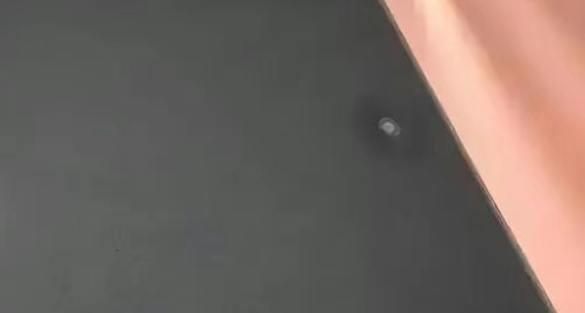

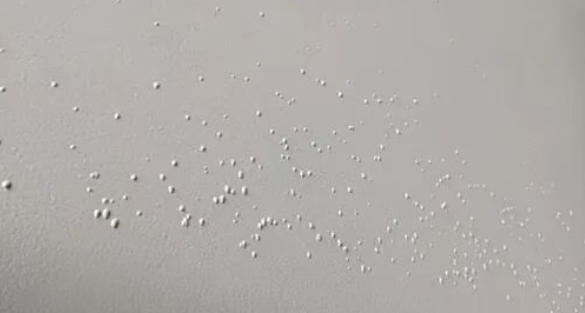

8. 결정점·경질점 (Gel Spot)
형상 특징: 표면에 딱딱한 점과 돌기가 생깁니다.
설명: 슬러리가 석출되거나 겔로 굳은 것입니다.
해결 방안:
✔ 실험 설비가 항온 저장을 지원해야 합니다
✔ 순환 교반을 더합니다
✔ 온도가 계의 안정성에 주는 영향을 검증합니다
👉 놓치기 쉬운 숨은 결함 7가지
9. 주기적 두께 밴드 (Periodic Bands)
형상 특징: 일정 간격으로 반복되는 가로 두께 띠입니다.
설명: 롤이 편심이거나 진원도가 나쁜 것입니다.
해결 방안:
✔ 롤 가공 정밀도를 높입니다
✔ 실험기가 기본 동적 밸런스 능력을 갖춰야 합니다
10. 무지개 무늬 (Rainbow Pattern)
형상 특징: 빛에 따라 간섭색이 변합니다.
설명: 나노 수준의 두께 변동이 확대되어 보이는 신호입니다.
해결 방안:
✔ 코팅 두께를 정밀하게 제어합니다
✔ 광학 민감 구간을 피합니다
11. 핀홀 체인 (Pinhole Chain)
형상 특징: 핀홀이 한 줄로 배열됩니다.
설명: 롤 표면 결함이 그대로 복제된 흔적입니다.
해결 방안:
✔ 금속 공구가 롤 면에 닿지 않게 합니다
✔ 롤 표면 보호와 검사를 강화합니다
12. 크레이터·볼록형 (Raised Crater)
형상 특징: 중심이 솟고 주변이 꺼진 형태입니다.
설명: 입자 끌림과 역류 쌓임이 겹친 결과입니다.
해결 방안:
✔ 여과 정밀도를 높입니다
✔ 슬러리 점도를 낮춥니다
✔ 스크레이퍼 각도를 최적화합니다
13. 건조 균열 (Drying Crack)
형상 특징: 그물 모양의 잔금이 생깁니다.
설명: 건조 중 수축 응력이 지나치게 커진 탓입니다.
해결 방안:
✔ 온도를 단계적으로 올리는 그라디언트 건조를 씁니다
✔ 온도 구간을 나눠 제어합니다
✔ 필요시 여러 번에 나눠 코팅합니다
14. 정전기 반점 (Static Pitting)
형상 특징: 방사형으로 타든 소착 흔적입니다.
설명: 정전기가 방전되며 생긴 자국입니다.
해결 방안:
✔ 실험기에 정전기 제거 장치를 답니다
✔ 환경 습도를 제어합니다
✔ 고속 조건에서 검증합니다
15. 팽윤 무늬 (Swelling Mark)
형상 특징: 특정 부위가 국부적으로 부풉니다.
설명: 기재 성분이 이행하며 오염을 일으킨 경우입니다.
해결 방안:
✔ 실험 단계에서 노화(Aging) 테스트를 더합니다
✔ 재료 호환성을 검증합니다
