안녕하세요 🙂 지난 편에서는 갓 깨어난 셀을 재워 안정시키는 에이징 공정을 다뤘는데요. 오늘은 그 앞 단계로 돌아가 셀의 첫 전류를 어떻게 흘릴지 설계하는 이야기를 합니다. 바로 셀의 수명과 출력을 좌우하는 충방전 프로파일(Charge-Discharge Profile) 설계 전략입니다. 같은 셀이라도 첫 충전을 어떤 속도와 전압으로 하느냐에 따라 성능이 크게 갈리죠. 전기차와 ESS 시장이 빠른 충전을 요구하면서 이 첫 프로파일을 어떻게 짜느냐가 셀 경쟁력의 출발점으로 떠오르고 있습니다.
👉 충방전 프로파일이란 무엇일까?
충방전 프로파일은 셀에 전류와 전압을 시간에 따라 어떻게 가할지 그린 설계도입니다. 화성 공정의 초충전(Initial Charge)에서 이 설계도가 처음 적용되죠. 초충전은 조립을 마친 셀에 처음으로 전기를 흘리는 단계를 말합니다.
이때 음극(Anode) 표면에는 SEI라는 보호막이 생깁니다. SEI는 고체 전해질 계면(Solid Electrolyte Interphase)의 줄임말인데요. 리튬 이온이 드나드는 통로 역할을 하면서 음극이 전해액과 직접 반응하는 것을 막아 줍니다.
문제는 이 막이 첫 전류의 속도와 전압에 따라 전혀 다르게 자란다는 점입니다. 천천히 흘리면 곱고 균일한 막이 생기고 급하게 흘리면 거칠고 두꺼운 막이 생기죠. 그래서 프로파일 설계는 셀의 평생 성능을 결정하는 첫 단추라고 할 수 있습니다.
👉 프로파일은 어떻게 설계할까?

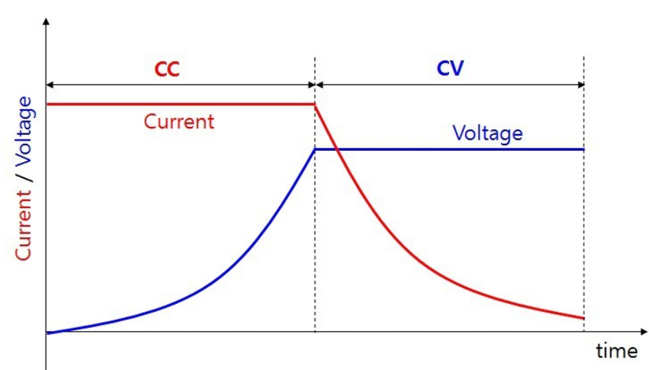

가장 널리 쓰는 방식은 CC-CV입니다. 정전류(Constant Current)와 정전압(Constant Voltage)을 이어 붙인 방법인데요. 두 단계가 맡는 역할이 다릅니다.
정전류 단계 (CC, Constant Current):
일정한 전류를 유지하며 셀을 목표 전압까지 끌어올립니다. 이 구간에서 SEI의 뼈대가 만들어지죠. 전류가 빠를수록 막은 거칠어지므로 속도 조절이 핵심입니다.
정전압 단계 (CV, Constant Voltage):
목표 전압에 닿으면 전압을 고정한 채 전류를 서서히 줄입니다. 충전 후반부에 전류를 낮춰 음극에 리튬이 금속으로 쌓이는 리튬 도금(Li Plating)을 억제하죠.
여기서 충전 속도를 C-rate로 표현합니다. C-rate는 셀을 한 시간에 완전히 충전하는 전류를 1C로 보는 기준인데요. C/10이면 10시간에 걸쳐 천천히 충전한다는 뜻입니다. 전통적으로는 C/5 같은 느린 속도가 첫 사이클 쿨롱 효율(Coulombic Efficiency)을 약 88%로 가장 높게 잡아 주는 것으로 알려져 있습니다.
👉 왜 빠른 프로파일이 화두일까?
문제는 느린 충전이 시간을 너무 잡아먹는다는 데 있습니다. C/10 초충전은 셀 하나에 열 시간 넘게 걸리니 충방전기와 공장 면적이 그만큼 더 필요하죠. 그래서 업계는 품질을 지키면서 첫 충전을 앞당기는 빠른 화성(Fast Formation)에 집중하고 있습니다.
최근 연구가 흥미로운 방향을 보여 줍니다. 2024년 발표된 한 논문은 셀을 완전히 방전하지 않고 C/2 속도로 화성한 경우를 표준 C/10 화성과 비교했는데요. 2C 급속 충방전 용량이 각각 최대 63%와 41%까지 올랐고 화성 시간은 80% 넘게 줄었습니다. 빠르게 했는데 오히려 성능이 좋아진 셈이죠.
비결은 막의 성질에 있습니다. 저항이 낮은 SEI는 리튬 이온을 더 빠르게 통과시켜 급속 충전에서 리튬 도금을 억제합니다. 또 일부 사이클에서 셀을 끝까지 충방전하지 않고 부분 충방전만 거치면 막이 더 좋게 자리 잡아 수명이 길어진다는 결과도 나왔습니다. 온도 역시 변수인데요. 대형 셀은 35~50℃의 높은 온도에서 화성하면 방전 용량이 올라가기도 합니다. 결국 전류와 전압과 온도를 함께 짜는 정밀 설계가 빠른 화성의 열쇠입니다.
의견을 남겨주세요
