한 라인에서 수천 개의 셀이 동시에 충전을 시작한다고 상상해 보세요. 셀 하나가 내는 열은 미미하지만 그 열이 좁은 랙 안에 한꺼번에 쌓이면 이야기가 달라집니다. 지난 편에서는 충방전기를 중심으로 짜인 Formation 장비 구조를 봤는데요. 오늘은 그 장비를 다룰 때 가장 신경 써야 할 열 관리와 안전 이슈 대응을 들여다봅니다.
👉 화성 공정은 왜 뜨거워질까요?
화성 공정의 발열은 충방전(Charge/Discharge)에서 시작됩니다. 충방전은 셀에 전류를 넣고 빼며 처음으로 활성화하는 단계인데요. 삼성SDI 설명에 따르면 이 단계가 화성 공정 전체의 80% 이상을 차지할 만큼 비중이 큽니다.
열이 나는 경로는 두 갈래입니다.
① 저항 발열 : 전류가 셀의 내부저항(Internal Resistance)을 통과하면서 일부 에너지가 열로 바뀝니다. 충전 속도가 빠를수록 이 열은 더 많이 납니다.
② 반응열 : 음극(Anode) 표면에 보호막인 SEI(Solid Electrolyte Interphase)가 만들어지는 화학 반응이 일어나는데요. 이 반응 자체가 열을 내기 때문에 셀 온도가 한 번 더 올라갑니다.

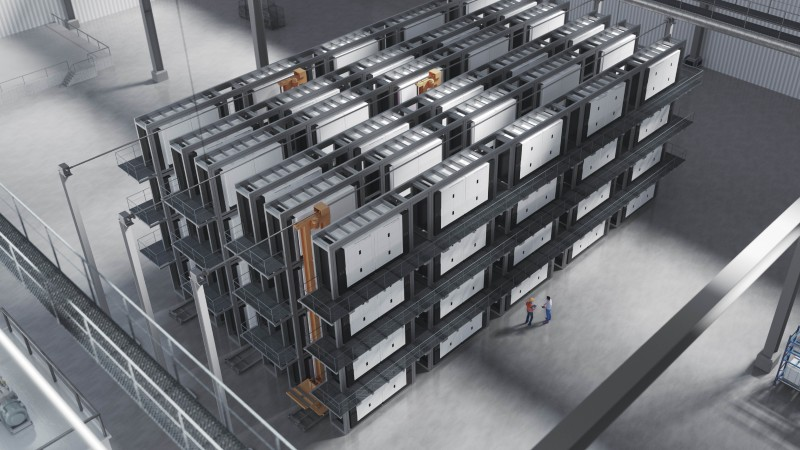

문제는 이 열이 한곳에 쌓일 때입니다. 수천 개의 셀이 좁은 랙에 빽빽이 들어차 있으면 열이 빠져나갈 길이 막히죠. 리튬이온 셀은 15~35℃ 구간에서 열화 속도가 가장 느린데요. 이 범위를 벗어나면 성능이 떨어지고 안전까지 위협받습니다.
즉 화성 공정의 열은 셀 하나의 문제가 아니라 밀집된 셀 무리가 만드는 문제입니다.
👉 열은 어떻게 관리할까요?
화성 라인은 발열을 잡기 위해 여러 장치를 함께 씁니다. 온도를 직접 낮추는 방법과 환경을 일정하게 유지하는 방법을 나눠 보겠습니다.
챔버 온도 제어 (Chamber Temperature Control):
충방전기와 적재 랙을 일정한 온도로 유지하는 설비입니다. 셀이 적정 구간을 벗어나지 않도록 공기나 냉각수를 순환시켜 열을 빼냅니다.
전류 프로파일 조정 (Current Profile):
충전이 끝나갈 무렵 전류를 낮춰 발열을 줄이는 방식입니다. 막바지에 전류를 줄이면 전해액 온도가 위험 수준까지 오르는 일을 막을 수 있죠.
고온 에이징 환경 (High-Temperature Aging):
셀을 일정 기간 재우며 안정화하는 에이징 단계의 온도 조건입니다. 보통 60℃ 아래에서 진행하는데요. 온도가 너무 높으면 오히려 용량과 수명이 나빠지기 때문에 범위를 정밀하게 지킵니다.
냉각 시스템 (Cooling System):
라인 전체의 열을 한 번에 식히는 설비입니다. 최근에는 셀을 냉각액에 직접 담그는 액침 냉각(Immersion Cooling)처럼 식히는 성능을 끌어올린 방식도 연구되고 있습니다.
정리하면 열 관리는 식히는 일과 덜 나게 하는 일을 나란히 두는 작업입니다.
👉 안전 사고는 어떻게 막을까요?
화성 공정에서 가장 무서운 사고는 열폭주(Thermal Runaway)입니다. 열폭주는 셀 온도가 통제를 벗어나 스스로 열을 더 내며 치솟는 현상인데요. 쉽게 말해 열이 열을 부르는 악순환이죠. 한번 시작되면 셀 온도가 순식간에 800℃ 넘게 오르고 가연성 가스까지 뿜어져 화재로 번집니다.
그래서 화성 라인은 셀 하나하나를 실시간으로 감시합니다. 채널마다 전압과 전류를 재고 온도 센서로 발열을 살피죠. 이상 신호가 잡히면 해당 채널의 충방전을 곧바로 멈춥니다.
조기 경보 기술도 빠르게 발전하고 있습니다. 온도가 위험선을 넘기 전에 미세한 전압 변화나 가스 발생을 먼저 잡아내는 방식인데요. 사고가 터진 뒤 대응하는 게 아니라 터지기 전에 막는 쪽으로 흐름이 바뀌고 있습니다.
설비 차원의 방어도 함께 갖춥니다. 셀 사이에 열이 옮겨붙지 않도록 막는 차단 구조를 두고 가스를 안전하게 빼내는 배기 통로를 따로 마련하죠.
즉 안전 설계의 목표는 사고를 없애는 것이 아니라 한 셀의 사고가 라인 전체로 번지지 않게 가두는 것입니다.
핵심 Q&A
Q. 화성 공정의 열은 어디서 나오나요?
전류가 내부저항을 지나며 생기는 저항 발열과 SEI가 만들어지며 나는 반응열이 함께 쌓입니다.
Q. 셀에 적정한 온도 구간은 어느 정도인가요?
리튬이온 셀은 15~35℃에서 열화 속도가 가장 느립니다. 고온 에이징도 보통 60℃ 아래로 관리합니다.
Q. 열폭주는 무엇인가요?
셀이 스스로 열을 더 내며 온도가 치솟는 현상입니다. 순식간에 800℃를 넘고 가연성 가스가 나옵니다.
Q. 사고를 막는 핵심 장치는 무엇인가요?
채널별 실시간 감시와 조기 경보 그리고 셀 사이 열 차단 구조와 배기 통로입니다.
