배터리 공장에서 가장 넓은 자리를 차지하는 설비가 무엇일까요. 극판을 바르는 코터도 아니고 셀을 쌓는 스태커도 아닙니다. 셀에 처음 전기를 흘리는 화성 설비죠. 삼성SDI는 이 충방전 단계가 화성 공정 전체의 80% 이상을 차지한다고 설명합니다. 지난 편에서 그린 충방전 프로파일을 실제로 재현하는 것이 바로 이 설비인데요. 오늘은 Formation 장비와 시스템 구조를 들여다봅니다.
👉 Formation 장비는 무엇으로 이루어질까요?
Formation 장비의 심장은 충방전기(Cycler)입니다. 충방전기는 셀에 전류를 흘려보내고 다시 빼내며 충전과 방전을 정밀하게 제어하는 장치인데요. 쉽게 말해 셀을 깨웠다가 다시 재우기를 반복하는 기계죠. 시리즈 3에서 본 CC-CV 프로파일을 그대로 재현하는 일을 맡습니다.
충방전기는 수많은 채널(Channel)로 나뉘어 있습니다. 채널 하나가 셀 하나를 담당하는 독립된 충방전 회로죠. 한 라인에 수천 개의 채널이 늘어서 셀을 동시에 처리합니다.
각 채널은 전압과 전류를 실시간으로 측정합니다. 덕분에 셀마다 충전이 제대로 되는지 곧바로 확인할 수 있죠. 이 측정값이 뒤에 이어질 검사와 등급 분류의 기초 데이터가 됩니다.
즉 충방전기는 전류를 흘리는 기계이면서 동시에 셀의 첫 이력을 기록하는 장치입니다.
[이미지: 충방전기 한 채널의 회로 구조와 셀 연결을 단순화한 도식 / 출처: 기관명]
👉 시스템은 어떤 설비로 짜일까요?

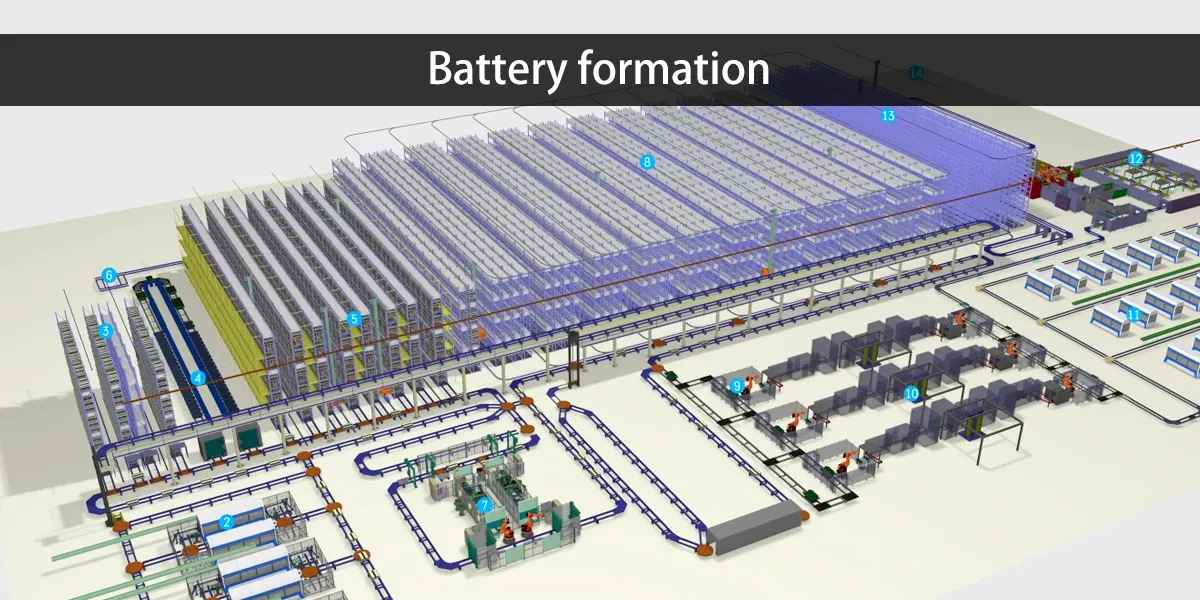

화성 라인은 충방전기 하나로 끝나지 않습니다. 셀을 옮기고 재우고 분류하는 여러 설비가 한 몸처럼 움직이죠. 핵심 구성을 나눠 보겠습니다.
충방전기 (Cycler):
프로파일에 맞춰 셀을 충전하고 방전하는 본체입니다. 채널마다 전압과 전류를 따로 제어해 셀 하나하나를 독립적으로 다룹니다.
적재 랙 (Aging Rack):

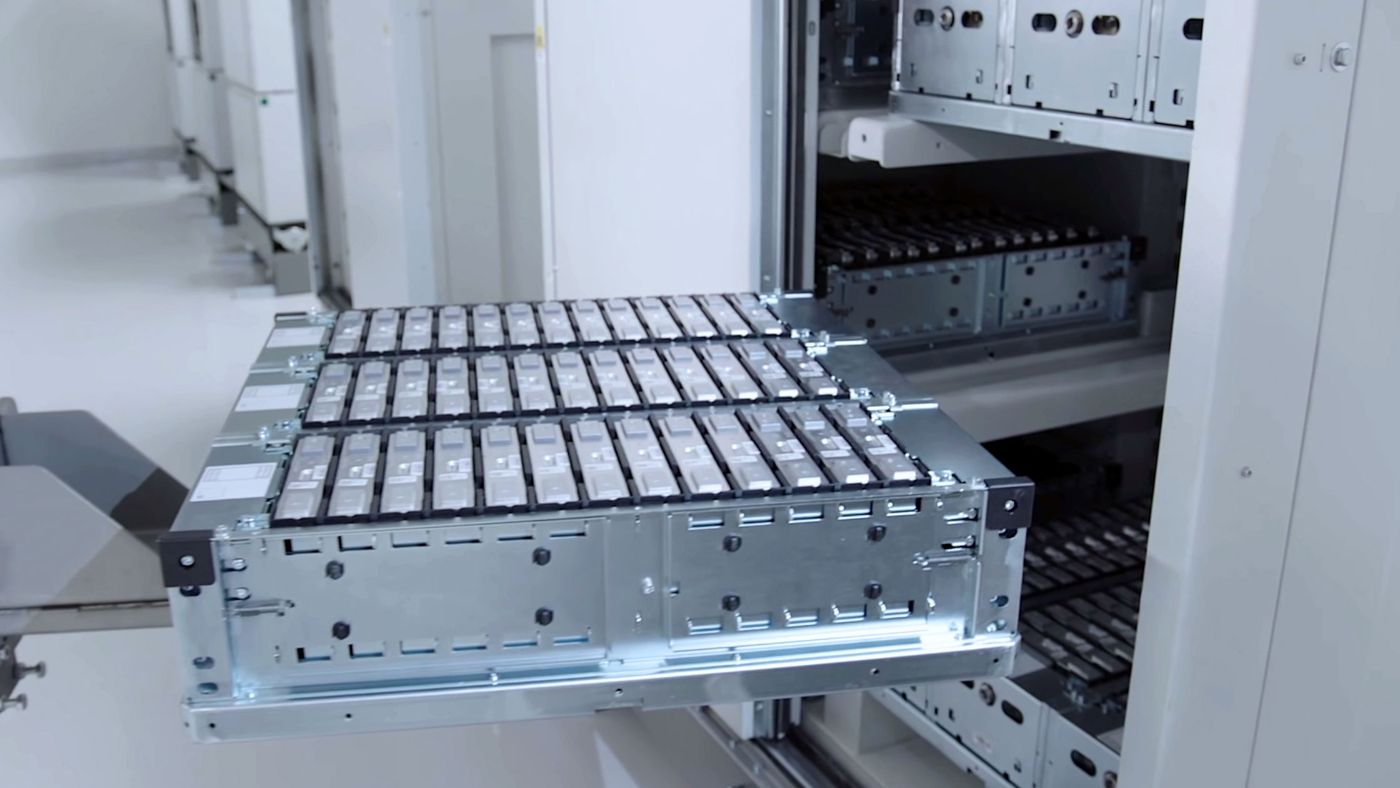

충전을 마친 셀을 일정 기간 재우는 에이징 단계에서 셀을 쌓아 두는 선반입니다. 정해진 온도와 습도를 유지한 채 트레이(Tray) 단위로 셀을 보관하죠. 상온 구간과 고온 구간을 나눠 운영합니다.
입출고 설비 (Logistics):
트레이를 수평과 수직으로 옮기며 설비 사이를 잇는 자동 물류 장치입니다. 사람 손을 거치지 않고 셀을 다음 공정으로 흘려보냅니다.
등급 분류 라인 (Grading):
충방전 데이터를 바탕으로 셀의 용량과 저항을 따져 등급을 매기는 라인입니다. 불량 셀을 골라내고 양품을 등급별로 나눠 다음 단계로 보냅니다.
정리하면 화성 라인은 전기를 흘리는 설비와 시간을 주는 설비 그리고 골라내는 설비가 하나의 흐름으로 이어진 구조입니다.
👉 장비는 어디로 진화하고 있을까요?
가장 큰 변화는 에너지를 버리지 않는다는 점입니다. 예전에는 방전 때 셀에서 빠져나온 전기를 열로 태워 없앴는데요. 요즘 충방전기는 회생(Regenerative) 방식을 써서 이 전기를 다른 채널이나 전력망으로 되돌려보냅니다. 화성 공정이 워낙 전력을 많이 쓰는 만큼 회생만으로도 공장 전기료를 크게 아낄 수 있죠.
전력을 짜내는 운전 방식도 똑똑해지고 있습니다. 채널을 묶어 일부는 충전하고 일부는 방전하게 엇갈려 돌리면 한쪽이 내보낸 전기를 다른 쪽이 받아 씁니다. 셀 그룹마다 충방전 시점을 어긋나게 짜면 순간 최대 전력이 낮아지죠. 필요한 전력 변환 용량 자체가 줄어듭니다.
이 변화가 공장에 남기는 결과는 네 가지입니다.
① 전기료 절감 : 방전 전력을 되돌려 쓰면서 같은 물량을 처리해도 순수 소비 전력이 줄어듭니다.
② 설비 투자 축소 : 순간 최대 전력이 낮아지면 수전 설비와 전력 변환기 용량을 작게 잡을 수 있습니다.
③ 발열 감소 : 열로 태워 없애던 에너지가 줄어드니 챔버가 감당할 열 부하도 함께 내려갑니다.
④ 데이터 품질 향상 : 채널마다 정밀 제어가 붙으면서 측정값의 신뢰도가 올라갑니다.
장비 회사들도 라인 전체를 한 번에 책임지는 쪽으로 움직입니다. 국내 화성 장비 업체 원익피앤이는 25년 넘게 조립부터 화성까지 전 공정 설비를 공급해 왔는데요. 2025년에는 자회사를 합병해 설비와 전력과 시공을 한 곳에서 묶어 제공하는 체제로 바꿨습니다.
즉 화성 장비의 경쟁 축이 충전 성능에서 전력 효율과 라인 통합으로 옮겨가고 있습니다.
[이미지: 회생 방식으로 채널 사이에 전력이 순환하는 구조를 화살표로 표현한 도식 / 출처: 기관명]
핵심 Q&A
Q. 충방전기의 채널은 무엇인가요?
셀 한 개를 담당하는 독립된 충방전 회로입니다. 한 라인에 수천 개가 늘어서 셀을 동시에 처리합니다.
Q. 화성 라인은 어떤 설비로 구성되나요?
충방전기와 적재 랙 그리고 입출고 설비와 등급 분류 라인이 하나의 흐름으로 이어집니다.
Q. 회생 방식이 왜 중요한가요?
방전 전력을 열로 버리지 않고 되돌려 쓰기 때문입니다. 전기료와 설비 투자 그리고 발열을 함께 낮춥니다.
마무리하며
Formation 장비는 충방전기를 중심으로 적재 랙과 입출고 설비와 등급 분류 라인이 한 몸처럼 맞물린 시스템입니다. 채널마다 셀을 독립적으로 충방전하며 전압과 전류 데이터를 실시간으로 쌓죠.
최근 흐름을 이끄는 것은 전기를 되돌려 쓰는 회생 방식과 라인 전체를 묶는 일원화입니다. 화성 장비는 이제 단순한 충전기를 넘어 전력을 아끼고 데이터를 만드는 설비로 바뀌고 있습니다.
