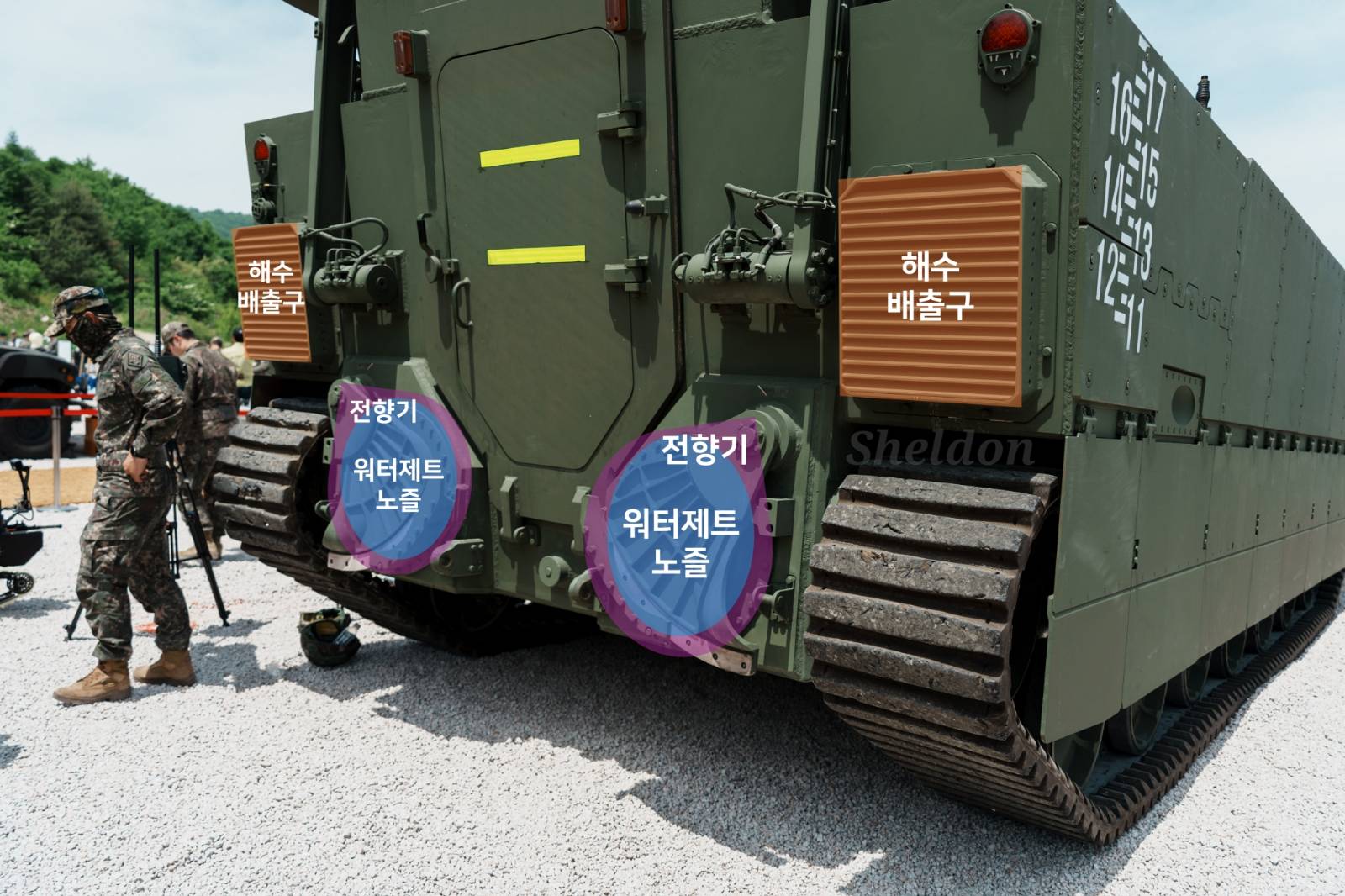

KAAV-II 탐색개발 시제차량
워터제트
워터제트 시스템은 유도관과 펌프(임펠러/스테이터), 후진유도관으로 구성된다. 2개의 워터제트 추진기가 KAAV-II 차체 후방부 좌/우측에 배치되며, 바닥면에 매립된 유도관을 통해 유입되는 해수를 펌프를 통해 가속시키고, 차체 후방으로 분사하여 추력을 생성하는 구조다. 유도관 흡입구에는 이물질이 유입되는 것을 차단하기 위한 격자형 구조물이 적용되어 있다. 워터제트 노즐에는 전향기가 설치되어 있으며, 전향기의 닫힘량을 조절하여 장갑차의 좌/우 조향이 가능하다. 또한, 워터제트 하우징에는 해수공급배관을 설치하고 통합냉각장치로 해수를 공급하도록 설계하여, 별도의 해수펌프와 배관을 생략하고 중량을 절감할 수 있도록 구성하였다.
